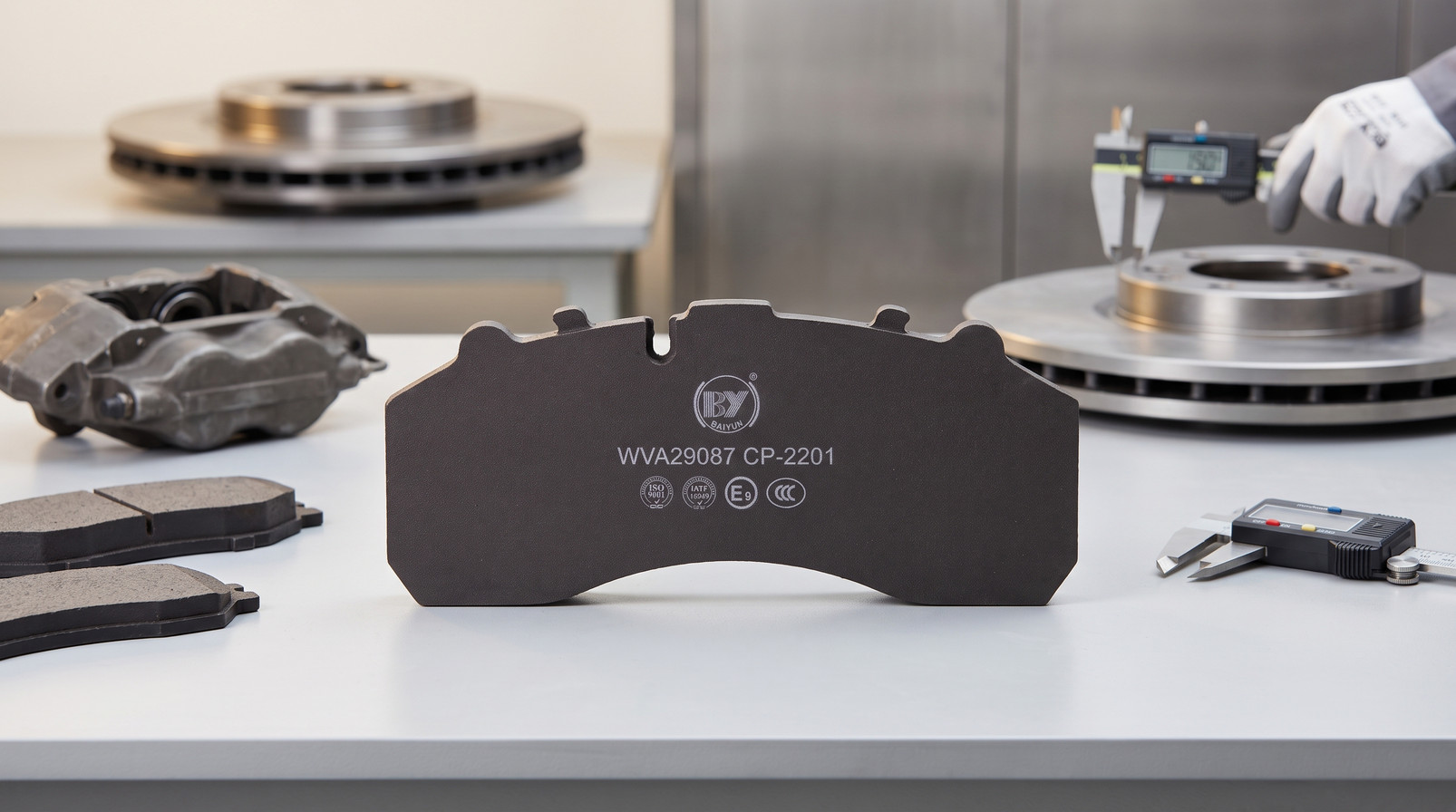

Контрольный список испытаний образцов тормозных колодок перед одобрением поставщика

Краткий ответ: Вам необходимо проверить четыре вещи в образце тормозной колодки перед одобрением поставщика: размеры и допуски опорной пластины, внешний вид фрикционного материала и качество соединения, динамические испытания (коэффициент трения 0,35–0,45 при 250°C, скорость износа ниже 2,5 мм³/МДж, прочность на сжатие выше 200 МПа) и прослеживаемость документации (паспорта материалов, протоколы испытаний, соответствие ECE R90). Одностраничный контрольный список превращает одобрение образца из мнения в повторяемое решение о закупке.

Что на самом деле охватывает контрольный список испытаний образцов тормозных колодок?

Структурированный контрольный список испытаний образцов тормозных колодок охватывает четыре блока: проверка размеров, визуальный осмотр и проверка соединения, испытания характеристик и прослеживаемость документации. Каждый блок должен иметь критерий прохождения/непрохождения, а не субъективную заметку типа «выглядит нормально».

Вы одобряете не единичный образец. Вы одобряете стабильность процесса поставщика. Дистрибьютор, закупающий 500 комплектов ежемесячно, не может позволить себе дрейф коэффициента трения от партии к партии. Вот почему тормозные колодки для коммерческих автомобилей должны каждый раз проверяться по одному и тому же эталонному образцу. Вы бы предпочли выявить это до или после трех месяцев жалоб автопарка?

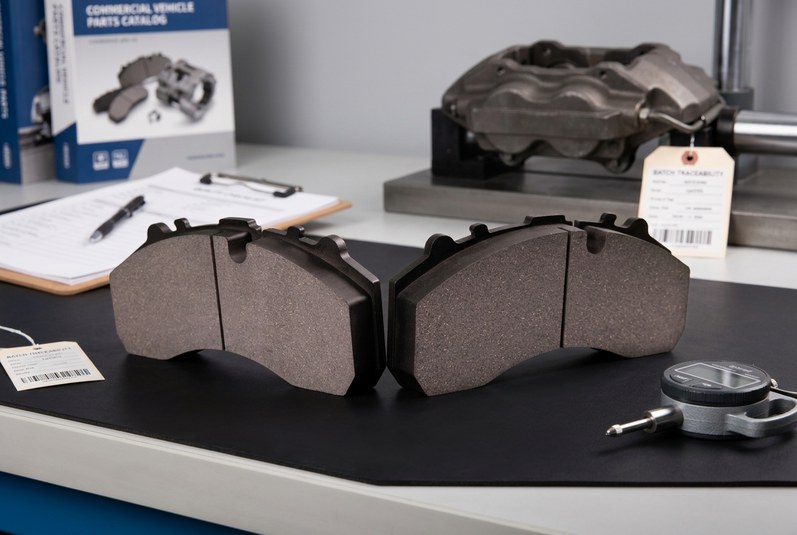

Как следует проверять размеры и допуски опорной пластины?

Проверка размеров — это самое дешевое раннее предупреждение. IS 14772:2019 указывает толщину фрикционного материала 12,0 ±0,3 мм и толщину опорной пластины 4,5 ±0,1 мм как общие контрольные точки для тяжелых транспортных средств. Измеряйте в одних и тех же пяти местах для каждого образца: левый выступ, правый выступ, центр, верх и низ.

Отклонение более 0,1 мм по толщине опорной пластины часто указывает на нестабильное давление прессования. Это приводит к конусообразному износу и жалобам на шум после 10 000 км в автобусных и грузовых парках. Я лучше отклоню образец сейчас, чем буду разбираться с возвратом позже.

Какие визуальные проверки и проверки качества соединения наиболее важны?

Визуальный осмотр должен быть 100%, а не выборочным. Обращайте внимание на сколы кромок, неравномерную фаску, трещины, скопление смолы и изменение цвета по поверхности трения. Проверяйте линию соединения между фрикционным материалом и опорной пластиной при ярком свете; любой видимый зазор или выдавливание клея означает, что подслой может не выдержать термических циклов.

Прочность соединения труднее увидеть. Запросите результат испытания на сдвиг или отрыв. Для колодок коммерческих автомобилей мы ожидаем разрушение во фрикционном материале, а не по линии соединения. Чистое отделение от опорной пластины — автоматический отказ.

Резюме: Проверка размеров и визуальный осмотр выявляют более половины отказов предпроизводственных образцов до дорогостоящих динамометрических испытаний.

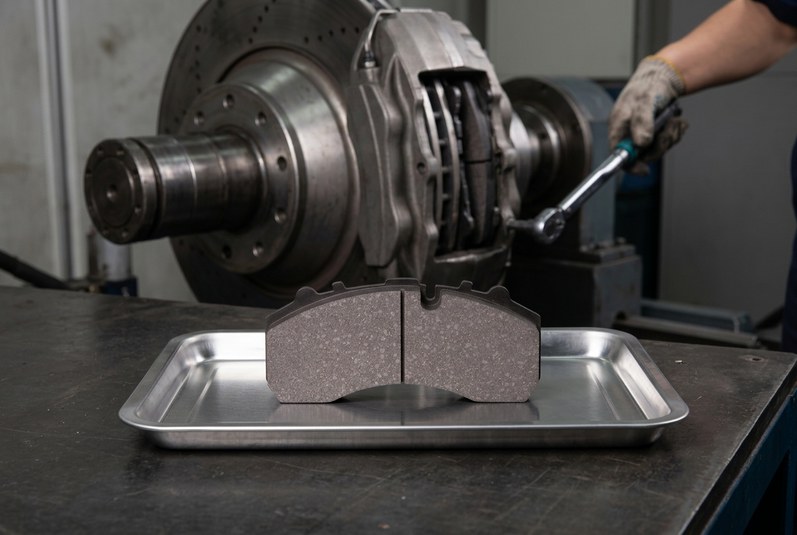

Какие испытания характеристик следует требовать для тормозных колодок коммерческих автомобилей?

Испытания характеристик — это то, где многие импортеры срезают углы. Не делайте этого. Колодка, прошедшая визуальные и размерные проверки, все равно может потерять эффективность под нагрузкой. Требуйте как минимум четыре результата испытаний: коэффициент трения, скорость износа, прочность на сжатие и термическую стабильность.

Согласно IS 14772:2019, коэффициент трения должен находиться в диапазоне от 0,35 до 0,45 при 250°C. Скорость износа должна оставаться ниже 2,5 мм³/МДж. Прочность на сжатие должна превышать 200 МПа. Термическая стабильность означает отсутствие расслоения до 350°C. Это не академические цифры. Они обеспечивают предсказуемость 40-тонного грузовика на длинном спуске.

Попросите поставщика указать в отчете процедуру испытания, конфигурацию образца, тормозной узел, диапазон температур, давление и скорость. Одно значение коэффициента трения без условий испытания не является достаточным доказательством для принятия решения о закупке.

Если покупатель на Ближнем Востоке или в Африке запрашивает SAE J2522 или GB5763, в контрольном списке должен быть указан точный цикл нагрузки. Испытание на износ SAE J2522 AK Master использует удельную энергию торможения; результат этого испытания не может быть использован для одобрения тормозной колодки автобуса без знания массы транспортного средства и нагрузки на ось.

Испытания на динамометре BAIYUN Brake в 2025 году в диапазоне CP показали, что коэффициент трения удерживается в пределах от 0,37 до 0,42 при температурах от 100°C до 350°C, а скорость износа в среднем составляет 1,8 мм³/МДж. Именно такие данные мы рекомендуем запрашивать покупателям перед одобрением партии. Наши накладки для коммерческого транспорта следуют той же дисциплине испытаний партий.

Резюме: Критерии приемки по характеристикам должны быть прописаны в заказе на поставку, а не обнаружены после прибытия первой партии.

Как следует сравнивать образец с эталонным образцом и данными партии?

Отчет об испытаниях имеет смысл только при сравнении правильных образцов. Отраслевой метод заключается в тестировании исходно одобренного продукта, возвращенного полевого образца, неиспользованного образца из затронутой партии и пересмотренного кандидата, когда они доступны. Такая структура отделяет нормальные характеристики продукта от вариаций партии и изменений, вызванных эксплуатацией.

Если вы одобряете нового поставщика, запросите эталонный или мастер-образец, подписанный обеими сторонами. Затем сравните предсерийный образец по размерам, визуально и на динамометре с этим эталоном. Храните эталон в запечатанном пакете с номером партии и датой. Звучит просто, но многие импортеры пропускают этот шаг, а затем спорят о том, что означает «одобрено».

Реальный сценарий: автопарк из 200 городских автобусов заметил преждевременный износ колодок на одной оси. Импортер сравнил возвращенный полевой образец с эталоном и неиспользованным образцом партии. Образец партии соответствовал эталону, но полевой образец показал остекление поверхности из-за интенсивного режима «старт-стоп». Это указывало на несоответствие применения, а не на дефект поставщика. Без контрольного списка это превратилось бы в игру в обвинения.

Резюме: Сравнение образца с эталоном защищает и покупателя, и поставщика, делая одобрение объективным и прослеживаемым.

Какую документацию следует требовать перед одобрением поставщика?

Документация — это не бумажная волокита ради самой себя. Это ваша цепочка прослеживаемости. Прежде чем подписать одобрение образца тормозной колодки, получите сертификат испытаний партии с датой, паспорт материала, отчет по размерам, отчет по испытаниям на трение и износ, а также ссылку на одобрение ECE R90.

Проверьте, чтобы номер партии в сертификате совпадал с номером партии на упаковке образца. Если нет — не одобряйте. Также убедитесь, что испытательная лаборатория либо собственная с калиброванным оборудованием, либо аккредитованная сторонняя лаборатория. Предприятие, сертифицированное по IATF 16949, должно без задержек предоставить эти документы.

Для колодок коммерческого транспорта также запросите паспорта материалов и отчет об испытаниях тормозных колодок для коммерческого транспорта для точной фрикционной смеси, которую вы покупаете. Если поставщик не может их предоставить, вы покупаете не инженерный продукт, а товар с неизвестной вариативностью.

Резюме: Документация с датами и соответствием партии превращает одобрение образца в защищенную запись о качестве.

Каковы наиболее распространенные заблуждения об испытаниях образцов тормозных колодок?

Заблуждение: Визуального осмотра достаточно для одобрения образца тормозной колодки.
Реальность: Визуальные проверки выявляют дефекты кромок, но не могут обнаружить дрейф коэффициента трения. В ходе аудитов первых изделий BAIYUN Brake в 2025 году примерно 1 из 7 визуально приемлемых образцов не прошел целевые показатели скорости износа на динамометре.

Заблуждение: Одно значение коэффициента трения доказывает качество колодки.
Реальность: Коэффициент трения должен указываться с температурой, давлением, скоростью и методом испытания. Колодка, показывающая 0,40 при 100°C, может упасть до 0,28 при 350°C, что может увеличить тормозной путь загруженного грузовика на несколько метров.

Заблуждение: Все колодки с сертификацией ECE R90 взаимозаменяемы.
Реальность: ECE R90 подтверждает минимальные нормативные характеристики. Он не охватывает специфические для автопарка режимы работы, геометрию за пределами гомологированного диапазона или стабильность от партии к партии. Покупателям по-прежнему необходимо сверять размеры и данные о коэффициенте трения с эталонным образцом.

Резюме: Чек-лист по образцу плюс сертификация надежнее, чем только сертификация.

Как оптовому покупателю следует структурировать чек-лист проверки?

Не превращайте чек-лист в форму на 40 строк, которую никто не заполняет. Ограничьтесь 10 контрольными точками: пять технических проверок по принципу «годен/не годен», три проверки документации и две коммерческие проверки. Используйте следующий порядок:

1. Номер партии образца совпадает с сертификатом испытаний
2. Толщина фрикционного материала в пределах 12,0 ±0,3 мм
3. Толщина опорной пластины в пределах 4,5 ±0,1 мм
4. Визуальный осмотр пройден на 100% всех образцов
5. Линия склеивания без расслоения и выдавливания клея
6. Коэффициент трения при 250°C в пределах 0,35–0,45
7. Скорость износа ниже 2,5 мм³/МДж
8. Прочность на сжатие выше 200 МПа
9. Ссылка на одобрение ECE R90 в документации
10. Цена, минимальный объем заказа и срок поставки подтверждены в соответствии с одобренным образцом

Для дистрибьютора, импортирующего смешанные тормозные колодки и накладки для коммерческого транспорта, применяется тот же чек-лист с небольшими изменениями в допусках на размеры. Если ваш рынок включает автобусные автопарки на вторичном рынке, добавьте отдельную строку «годен/не годен» с требованием термической стабильности без расслоения до 350°C.

Экспортная группа контроля качества BAIYUN Brake использует эту структуру для одобрения первых образцов. Согласно нашим данным за 2025 год, импортеры, которые выполняют все 10 пунктов до утверждения оплаты, сокращают возвраты первой партии примерно на 38%. Это реальная экономия средств, когда у вас на складе 500–2000 комплектов. Что это значит для вашей прибыли? Меньше возвратов, меньше авиаперевозок для замены и более предсказуемое время безотказной работы автопарка.

Резюме: Десять контрольных точек всегда лучше, чем расплывчатое письмо «образец одобрен».

Какие вопросы об испытаниях образцов тормозных колодок импортеры задают чаще всего?

Вопрос: Какое минимальное количество образцов должен предоставить поставщик для испытаний тормозных колодок?

Ответ: Запросите не менее 5 комплектов из предсерийной партии. Это соответствует частоте проверки 5 штук на 1000 штук в IS 14772:2019 и дает достаточно образцов для проверки размеров, одного разрушающего испытания на отрыв и одного испытания на динамометре.

Вопрос: Сколько времени должно занять тестирование образцов тормозных колодок до утверждения поставщиком?

Ответ: Проверка размеров и стендовые испытания обычно занимают 5–10 рабочих дней. Полный цикл термических испытаний на динамометре добавляет 14–21 день. Задержки более 3 недель часто указывают на отсутствие собственных испытательных мощностей или очередь в сторонних лабораториях, что важно при планировании сезонных поставок.

Вопрос: Можно ли принять образец, если коэффициент трения при 250°C немного ниже 0,35?

Ответ: Нет. Для тяжелых коммерческих автомобилей коэффициент трения ниже 0,35 при 250°C может снизить эффективность торможения на длинных спусках и увеличить тепловую нагрузку. Требуйте 0,35–0,45 при 250°C в соответствии с IS 14772:2019 или вашим собственным утвержденным диапазоном эталонного образца.

Вопрос: Какая документация должна сопровождать одобренный образец тормозных колодок?

Ответ: Вам нужен датированный сертификат испытаний партии, паспорт материала, отчет о размерах, отчет об испытаниях на трение/износ и ссылка на одобрение ECE R90. Без прослеживаемости партии вы не сможете связать одобренный образец с будущими производственными партиями в случае спора о качестве.

Вопрос: Следует ли испытывать тормозные колодки на динамометре или достаточно стендового испытания на сжатие?

Ответ: Перед утверждением поставщика необходимы оба испытания. Испытание на сжатие подтверждает прочность конструкции выше 200 МПа, но только динамометр подтверждает стабильность трения в диапазоне 100–350°C и скорость износа ниже 2,5 мм³/МДж под нагрузкой.

Готовы проверить следующий образец тормозных колодок с сертифицированным поставщиком?

Ваш чек-лист испытаний образцов тормозных колодок должен дать вам одно: уверенность, что следующие 10 000 комплектов будут работать так же, как одобренный вами образец. Эта уверенность исходит от поставщика, который может показать вам цифры до того, как вы возьмете на себя обязательства.

Если вы ищете тормозные колодки или накладки для коммерческого транспорта, начните с поставщика, который рассматривает процесс работы с образцами как общий контроль качества. Просмотрите наш ассортимент колодок для тяжелых грузовиков или запросите оптовый расчет, указав ваше целевое применение и предпочтительный стандарт испытаний.
