Руководство по тормозным колодкам FAW: характеристики, совместимость и замена

Краткий ответ: Грузовики и автобусы FAW — от тягачей J6 до городских автобусов V series — требуют тормозных колодок, соответствующих точным номерам WVA, классам трения и спецификациям камер. Использование неправильных колодок приводит к повышенному износу, шуму и потенциальным нарушениям требований китайского стандарта GB 5763 и ECE R90. Для импортеров и дистрибьюторов самое разумное решение — проверять технические перекрестные ссылки у поставщика, имеющего сертификат IATF 16949, и требовать отчеты о испытаниях на трение по каждой партии. Ниже мы раскрываем логику выбора, нюансы установки и контрольный список проверки для покупателя, который поможет избежать дорогостоящих возвратов.

Недавно начальник депо в Маниле поделился с нами проблемой: он заказал 200 комплектов неоригинальных колодок для своего парка FAW J7, но обнаружил, что половина не подходит к суппортам задней оси. Поставщик перепутал WVA 29087 и 29253 — оба указаны как "FAW heavy duty" на многих онлайн-платформах. Эта разница в одну цифру стоила ему трех дней простоя и возврата контейнера. Урок? Поиск тормозных колодок FAW — это не игра с товарами общего назначения. Это упражнение по точной подгонке.

Почему тормозные колодки FAW отличаются от других китайских грузовиков?

FAW Jiefang использует собственные конструкции мостов Dana и Meritor, а некоторые модели имеют геометрию колодок, схожую с европейскими платформами по лицензионным соглашениям. Колодка, которая подходит к Sinotruk Howo, не обязательно зафиксируется в суппорте FAW, даже если размеры на бумаге выглядят одинаково. Разница кроется в углах фаски, профилях ушек и толщине опорной пластины — которые могут отличаться на 0,5 мм и вызывать заедание или дребезжание.

Мы наблюдали это в реальных испытаниях на динамометре. Набор колодок с одинаковым кодом трения "FF" может вести себя совершенно по-разному, если производитель не контролирует сжимаемость. В BAIYUN Brake наши тормозные колодки для коммерческого транспорта, протестированные по J2522, проходят 28-цикловую обкатку, имитирующую типичные маршруты FAW с частыми остановками и пусками в горнодобывающей промышленности. Данные показывают, что сжимаемость должна оставаться ниже 0,15 мм при нагрузке 16 МПа; в противном случае ощущение педали ухудшается в течение первых 10 000 км.

Как точно определить правильные тормозные колодки FAW — без догадок

Большинство грузовиков FAW, выпущенных после 2018 года, оснащаются либо дисковыми тормозами на управляемых осях, либо барабанными на ведущих осях. Популярный тягач J6P 6×4, например, часто использует комбинацию: передний диск с WVA 29146 (подтвердите по каталогу поставщика) и задний барабан с накладкой шириной 200 мм. Но существует как минимум три заводских варианта в зависимости от партии производства и рынка экспорта. Вот почему перекрестная проверка по VIN автомобиля или бирке оси — ваш самый надежный вариант.

Если VIN недоступен, посмотрите на опорную пластину старой колодки. Штамповки типа "29287" или "FAW-290" являются подсказками, но не гарантией. Мы рекомендуем использовать скачать наш каталог продукции для визуальной сверки с вашим образцом — он включает фотографии высокого разрешения профилей ушек, индикаторов износа и рисунков пазов для тяжелых условий эксплуатации.

Какие модели FAW используют одинаковые тормозные колодки?

Некоторые семейства колодок действительно пересекаются в линейке FAW. Тягачи J7 и JH6 для дальних перевозок часто имеют одинаковые передние колодки суппорта, если оба оснащены пакетом пневматического дискового тормоза Wabco 22,5". Аналогично, автобусы V-series (V80, V90) могут использовать задние барабанные накладки с некоторыми самосвалами J6 — но только если производитель оси тот же. При формировании запасов для смешанных парков всегда проверяйте номер WVA как минимум по двум независимым каталогам и, в идеале, по физическому образцу.

Пошаговая замена: сделайте правильно с первого раза

Замена тормозных колодок на коммерческом автомобиле FAW — это не быстрая работа на обочине. Эти машины перевозят до 49 тонн полной массы, и одна неправильно установленная колодка может испортить ротор за 200 км. Вот сжатый контрольный список, который мы доработали на основе нашего руководства по установке тормозных накладок:

• Безопасно поднимите ось с помощью 10-тонного домкрата — никогда не работайте с земли.
• Снимите направляющие болты суппорта, а не болты кронштейна, если только вы не заменяете ротор полностью.
• Перед извлечением старых колодок проверьте характер износа. Конусный износ часто указывает на заедание направляющего пальца суппорта — устраните это сейчас.
• Если колодка имеет полукруглый вырез, как многие направленные колодки, вырез должен находиться на передней кромке колодки, проходя горизонтально через диск. Установка задом наперед вызывает высокочастотный визг и неравномерную приработку.
• Вдавите поршень обратно с помощью инструмента для вкручивания (никогда не поддевайте фрикционный материал). На пневматических дисковых тормозах может потребоваться сначала зафиксировать пружинную камеру.
• Затяните болты суппорта с моментом по спецификации FAW — обычно 280-320 Нм для болтов M16 — и выполните цикл приработки: 20 медленных остановок с 50 км/ч до 30 км/ч, затем охлаждение в течение 15 минут.

Таблица перекрестных ссылок и спецификаций тормозных колодок FAW

В таблице ниже приведены распространенные применения FAW и возможные соответствия WVA. Поскольку структурированные данные о деталях для этой статьи не предоставлены, все номера WVA и размеры необходимо подтвердить по текущему каталогу поставщика. Используйте это как отправную точку для вашего запроса.

Всегда проверяйте с технической командой BAIYUN перед размещением заказа. Даже в пределах одного семейства моделей смена поставщика оси (например, с Meritor на китайскую ось) может изменить профили ушек колодок.

Контрольный список проверки покупателя при импорте тормозных колодок FAW

Дистрибьюторы, импортирующие 500+ комплектов в месяц, не могут позволить себе ни один контейнер, задержанный таможней или отклоненный клиентами автопарка. Пройдите по этому контрольному списку при квалификации поставщика:

1. Действительность сертификата IATF 16949: Запросите последний аудиторский отчет, а не только сертификат. Проверьте, что адрес объекта соответствует местоположению завода. Наше предприятие, сертифицированное по IATF 16949, проходит ежегодные контрольные аудиты.
2. Гомологация ECE R90 для каждого WVA: Для экспорта в Европу, Африку или на Ближний Восток каждый номер колодки требует собственного одобрения. Общего заявления "соответствует ECE R90" недостаточно. Требуйте номер регламента и протокол испытаний.
3. Отчеты о испытаниях на трение по каждой партии: Запросите данные испытаний по SAE J2522 или GB 5763 для конкретной производственной партии, которую вы покупаете. Проверка μ при 400°C гарантирует, что колодка не потеряет эффективность на спуске с горы.
4. Физический образец с отчетом о размерах: Особенно для FAW запросите физический образец и измерьте ширину ушка, толщину и высоту колодки по сравнению с вашей эталонной деталью. Отклонение в 0,3 мм может вызвать тугую посадку.
5. Упаковка и маркировка: Проверьте, что на каждой коробке напечатаны E-маркировка, код трения, WVA и дата производства. Это экономит время при таможенном оформлении.

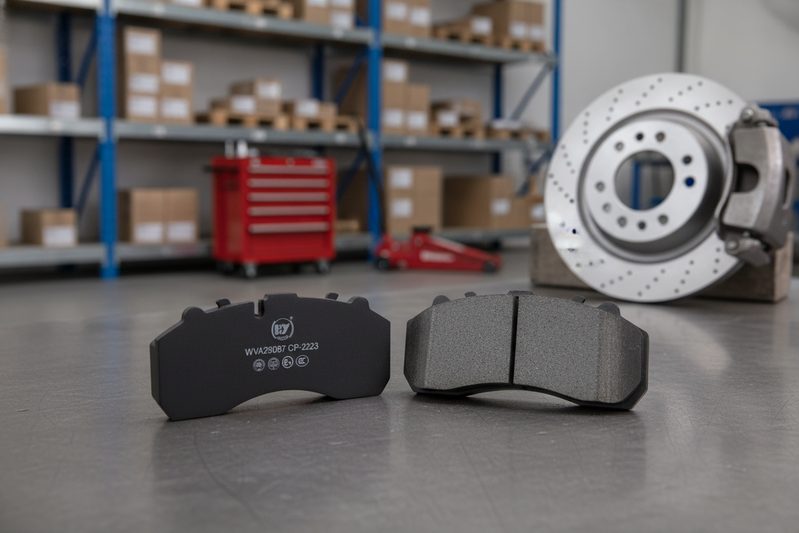

6. Совместимость с датчиком износа: Многие грузовики FAW последних моделей используют электронные индикаторы износа. Убедитесь, что колодка имеет паз или кабель для датчика, если это требуется на вашем рынке.

Часто задаваемые вопросы (FAQ)

В: Каков средний срок службы тормозных колодок грузовиков FAW?
О: При смешанном использовании на трассе и стройке передние дисковые колодки обычно служат 120 000–150 000 км, а задние барабанные накладки могут потребовать замены через 80 000–100 000 км. Интенсивные профессиональные маршруты сокращают этот срок до 60 000 км в зависимости от фрикционного материала и эффективности охлаждения.

В: Можно ли использовать одни и те же тормозные колодки для моделей FAW J6P и J7?
О: Не всегда. Хотя некоторые передние дисковые колодки взаимозаменяемы, модели J7 с пневматическими дисковыми тормозами Wabco часто используют другую форму колодок, чем ранние J6P. Всегда проверяйте номер WVA и профиль опорной пластины перед объединением запасов.

В: Доступны ли керамические тормозные колодки для тяжелых грузовиков FAW?
О: Керамические составы для коммерческих транспортных средств редки из-за требований к температурной стабильности. Большинство колодок FAW используют полуметаллические или низкометаллические составы, предназначенные для высоких тепловых нагрузок, обычно достигающие коэффициентов трения между 0,35 и 0,45 при испытаниях по GB 5763.

В: Как узнать, является ли тормозная колодка FAW направленной?
О: Ищите полукруглый вырез или стрелку, выштампованную на опорной пластине. Если они есть, вырез должен располагаться на передней кромке колодки (первой, контактирующей с диском при вращении вперед). Установка задом наперед приводит к шуму и неравномерному износу.

В: Какие сертификаты следует требовать при импорте тормозных колодок FAW?
О: Как минимум, требуйте IATF 16949 для качества производства и ECE R90 для соответствия нормативным требованиям на большинстве рынков импорта. Для уверенности при высоких температурах запросите отчеты динамометрических испытаний по SAE J2522 или GB 5763, показывающие коэффициент трения выше 0,30 при 400°C.

Где надежно приобрести тормозные колодки FAW без головной боли

После 49 лет работы в сфере фрикционных материалов мы заметили закономерность: покупатели, которые относятся к тормозным колодкам как к товару по цене за килограмм, в итоге тратят больше на гарантийные претензии и жалобы конечных пользователей. Маржа, сэкономленная на наборе дешевле на 2 доллара, исчезает, как только водитель сообщает о вибрации на скорости 90 км/ч.

Если вы формируете запасы для смешанных парков FAW в Юго-Восточной Азии, Африке или на Ближнем Востоке, наличие единого поставщика, который может выполнить перекрестные ссылки, гомологацию и отгрузку как оптовый запрос тормозных колодок для коммерческого транспорта, так и решения OEM тормозных накладок, вдвое сокращает сложность логистики. Мы храним мастер-образцы сотен номеров WVA и можем подобрать ваш изношенный образец за 48 часов.

Хотите протестировать партию перед заказом? Запросить оптовое предложение с вашими номерами деталей, и мы включим отчет о размерах и данные испытаний по GB 5763, специфичные для вашего типа колодок. Вы получите цифры до счета — так мы ведем бизнес.
