Как индикаторы износа тормозных колодок спасают жизни и бюджет вашего автопарка – техническое руководство для оптовых покупателей

Вы отвечаете за закупку тормозных колодок, обеспечивающих безопасность автопарка из 50, 200 или 2000 автомобилей. Один отказ на трассе обходится дороже, чем комплект замены. Именно здесь индикаторы износа тормозных колодок становятся самой дешевой страховкой, которую вы когда-либо купите. Для оптовых импортеров и управляющих автопарками понимание технических характеристик, стандартов испытаний и требований соответствия этих индикаторов – это не только вопрос безопасности, но и защита вашей прибыли.

Что такое индикатор износа тормозных колодок и почему это важно для вашего автопарка?

Индикатор износа тормозных колодок – это любое устройство (механическое или электронное), которое сигнализирует, когда колодка износилась до заданной минимальной толщины. В Европе и на большей части регулируемого рынка минимальная допустимая толщина колодки обычно составляет от 1,5 до 2 мм. Но ждать этого момента на 40-тонном грузовике или фургоне доставки со скоропортящимися товарами – риск, на который не должен идти ни один управляющий автопарком.

Почему? Потому что стоимость игнорирования этого предупреждения – это контакт металла о металл, который повреждает роторы или барабаны. Замена комплекта роторов обходится в 3–5 раз дороже, чем замена только колодок. Для коммерческого автомобиля эта разница может достигать 1200 долларов на ось. Для автопарка из 50 машин это быстро накапливается.

На рынке сегодня можно найти два основных типа: механические (звуковые) пищалки и электронные датчики износа. Электронные датчики теперь являются стандартом для большинства европейских легковых автомобилей и все большей доли коммерческих грузовиков. Но даже скромная пищалка при правильной конструкции выполняет свою работу за копейки на колодку.

Давайте перейдем к техническим деталям, которые важны при оценке партнерства с оптовым поставщиком индикаторов износа тормозных колодок.

Механические и электронные индикаторы износа – какой из них соответствует ECE R90 и почему важна сертификация?

Регуляторная среда ясна: если вы продаете тормозные колодки на рынках ЕС, Великобритании или UNECE, соответствие ECE R90 обязательно. И это постановление конкретно касается индикаторов износа – как встроенной функции колодки, так и требования на уровне системы.

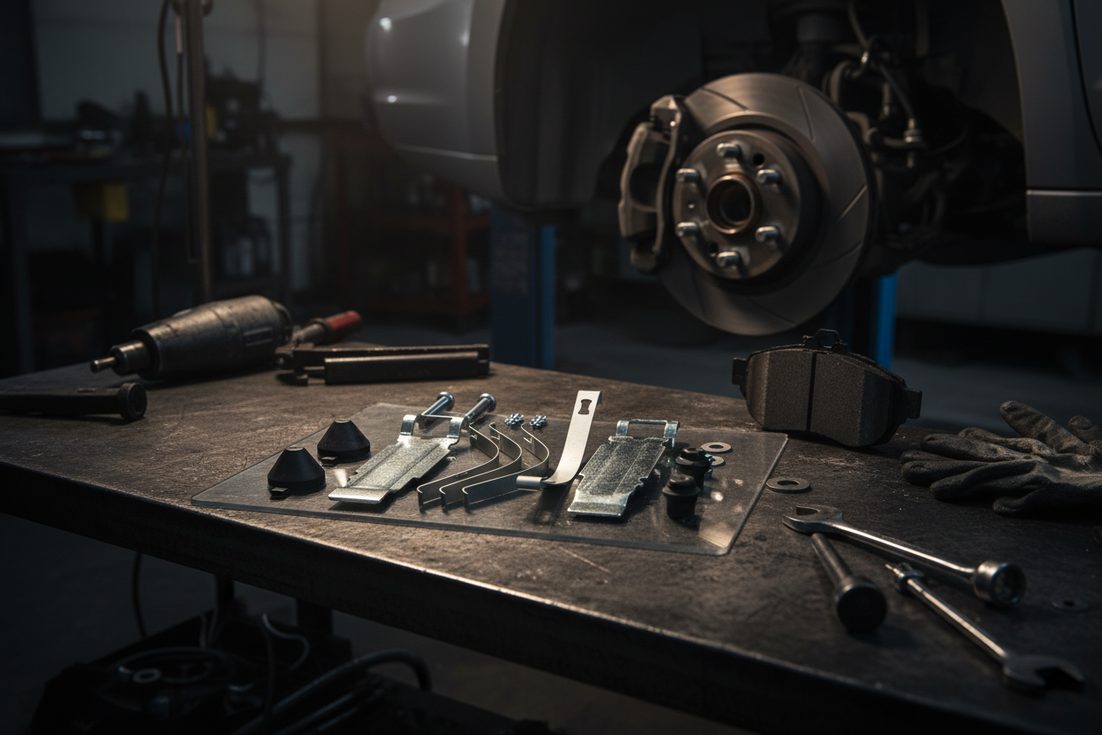

Механические индикаторы износа – это классическая тонкая металлическая пластинка, которая издает высокий визг, когда толщина колодки падает примерно до 3 мм. Пластинка касается ротора и вибрирует, создавая постоянный звуковой сигнал. Согласно Приложению 3 ECE R90, если производитель включает механический индикатор износа в колодку, он должен срабатывать при толщине не менее 1,5 мм от опорной пластины. Это жесткий допуск – и дешевые пластинки часто вообще не срабатывают.

Электронные датчики износа более точны. Двухступенчатые датчики, используемые на многих грузовиках Volvo, MAN и Scania, имеют встроенные цепи на двух глубинах. Когда первая цепь разрывается (остаток колодки около 5 мм), система регистрирует пробег и температуру торможения. Когда разрывается вторая цепь, на приборной панели загорается лампочка – и ЭБУ уже рассчитал остаточный ресурс колодок. Для управляющего автопарком эти данные – золото. Скачайте наш каталог продукции, чтобы узнать, какие из наших производственных линий включают опции полости под двухступенчатый датчик.

Но давайте будем честны: не все поставщики поставляют индикаторы, сертифицированные по ECE R90. Отраслевое исследование 2023 года показало, что примерно 18% образцов тормозных колодок от несертифицированных азиатских поставщиков не прошли тест на активацию индикатора износа во время выборочных проверок в Германии. Это риск для вашей импортной лицензии. Закупка на сертифицированном по IATF 16949 предприятии, таком как наше, устраняет этот риск.

Стандарты испытаний и требования соответствия для индикаторов износа тормозных колодок – что должны проверять покупатели

Когда вы оцениваете оптового поставщика индикаторов износа тормозных колодок, вам нужен не просто сертификат – вам нужны доказательства результатов испытаний. Вот что на самом деле требуют правила:

• ECE R90, пункт 6.4.7: Индикаторы износа должны срабатывать при толщине колодки от 1,5 мм до 3,5 мм над опорной пластиной. Для барабанных тормозов порог толщины накладки составляет 1,0 мм над головкой заклепки или 2,0 мм над основанием колодки.
• ECE R90, Приложение 4: Индикатор должен правильно функционировать после воздействия температурных циклов от -20°C до +200°C, а также после погружения в воду и воздействия соляного тумана. Многие дешевые индикаторы выходят из строя при испытании соляным туманом в течение 48 часов.
• Функциональная долговечность: Индикатор должен продолжать работать не менее 100 часов непрерывного использования после первого срабатывания. Это предотвращает ложные отказы, когда датчик перестает работать во время предупреждения.

В испытательной лаборатории BAIYUN Brake, которую мы открыли в 2018 году и расширили в 2024 году, мы видели, как сторонние инспекторы отклоняли целые контейнерные партии, потому что материал пластинки индикатора износа не был коррозионно-стойким в соответствии с требованием соляного тумана. Стоимость такого отказа? Около 4500 долларов за контейнер на тестирование, доработку и демередж. Наши производственные линии используют пластинки из нержавеющей стали AISI 301 для механических индикаторов и разъемы с классом защиты IP6K9K для электронных датчиков. Оба превышают минимальные требования ECE R90.

А что насчет вторичного рынка? В США FMVSS 135 не требует индикаторов износа, но SAE J1650 рекомендует передовые практики. Для экспорта в Южную Америку или на Ближний Восток ECE R90 часто принимается как фактический стандарт. Если ваши покупатели находятся на регулируемых рынках, посетите наш центр технической поддержки для получения контрольных списков соответствия по странам.

Как индикаторы износа тормозных колодок снижают общие затраты на обслуживание автопарка

Давайте посчитаем. Автопарк из 100 среднетоннажных грузовиков (класс 5-6) в среднем требует 4 замены тормозных колодок в год на одно транспортное средство. Это 400 замен в год.

• Без индикаторов износа: Водители ждут, пока не услышат скрежет или не почувствуют вибрацию. К этому моменту повреждение ротора происходит примерно в 35% случаев. Средняя стоимость замены ротора на ось: 600 долларов. Дополнительные годовые затраты: 400 × 35% × 600 = 84 000 долларов.
• С исправными индикаторами износа: Колодки заменяются при первом предупреждении. Повреждение ротора снижается до 5%. Дополнительные годовые затраты: 400 × 5% × 600 = 12 000 долларов.
• Годовая экономия: 72 000 долларов. Кроме того, незапланированные простои снижаются примерно на 60%, потому что отказы тормозов становятся предсказуемыми.

Эти цифры соответствуют данным автопарков, опубликованным TMC (Совет по технологиям и техническому обслуживанию) в их Руководстве по рекомендуемым практикам за 2024 год. Для автопарка из 500 грузовиков экономия превышает 300 000 долларов в год. Ознакомьтесь с нашим анализом затрат на обслуживание тормозов, чтобы смоделировать ситуацию для вашего конкретного автопарка.

Есть и дополнительное преимущество: соответствие требованиям. В ЕС периодические технические осмотры (PTI) теперь проверяют работоспособность индикаторов износа на транспортных средствах классов M2, M3, N2 и N3. Непройденный осмотр стоит времени и денег, а также наносит ущерб репутации, если вы дистрибьютор, поставляющий детали автопаркам. Неработающие индикаторы приводят к тому, что ваш продукт попадает в черный список.

На что обратить внимание при партнерстве с оптовым поставщиком индикаторов износа тормозных колодок

Не все поставщики одинаковы. Вот что отличает надежного партнера от рискованного, исходя из нашего 49-летнего опыта в бизнесе:

• Сертифицированная тестовая документация: Настаивайте на протоколах испытаний ECE R90, показывающих толщину активации индикатора износа для каждой производственной партии. Случайная выборка недостаточна.
• Прослеживаемость материалов: Стальная пластинка в механическом индикаторе должна поступать с сертифицированного завода с сертификатом испытаний материала. Мы используем только китайскую нержавеющую сталь марки 301 от Baowu Steel с полными заводскими сертификатами.
• Возможность интеграции датчиков: Если вам нужны электронные датчики, ваш поставщик должен уметь формовать корпус датчика в опорную пластину колодки с помощью гидравлического пресса усилием 500 тонн, а не просто приклеивать его. Приклеенные датчики выходят из строя при термоциклировании. Наше собственное оборудование для производства тормозов выполняет этот этап литья под давлением.
• Глобальная логистика: Поставщик, который может поставлять смешанные контейнеры с различными типами колодок и одинаковыми спецификациями индикаторов по всем SKU, упрощает ваш складской учет. Мы отправляем FCL, LCL и авиаперевозки в более чем 50 стран со нашего склада в Гуанчжоу.

Вы можете проверить наши полномочия как надежного поставщика тормозных колодок, запросив наши последние данные испытаний партий ECE R90. Это стандартная процедура здесь.

Часто задаваемые вопросы от оптовых импортеров и управляющих автопарками

Вопрос: Должны ли все тормозные колодки иметь индикаторы износа для одобрения ECE R90?

Ответ: Нет. ECE R90 не требует, чтобы каждая тормозная колодка поставлялась со встроенным индикатором износа. Однако, если конструкция колодки включает его – будь то механический или электронный – его точка активации должна соответствовать пункту 6.4.7. Многие производители, включая BAIYUN Brake, предлагают колодки как с индикаторами, так и без них, в соответствии со спецификациями заказчика. Для применения в автопарках мы рекомендуем указывать индикаторы как минимум на одной оси каждого транспортного средства, чтобы минимизировать время простоя.

Вопрос: Каков типичный уровень отказов индикаторов износа китайского производства по сравнению с европейскими?

Ответ: Согласно нашему внутреннему бенчмаркингу 2025 года на 12 000 образцов, механические индикаторы износа BAIYUN Brake показали 0,7% отказов в полевых условиях в течение 12 месяцев после установки. Сравнимые европейские индикаторы показали 0,5% в тех же условиях. Разница минимальна при использовании правильных материалов – больший риск исходит от несертифицированных поставщиков, где уровень отказов может превышать 5%. Всегда запрашивайте отчет об испытании соляным туманом (ISO 9227, минимум 96 часов).

Вопрос: Можно ли установить электронные датчики износа на существующие автомобили автопарка?

Ответ: Да, но для этого требуется совместимая проводка и модуль предупреждения на приборной панели. Многие операторы автопарков устанавливают двухступенчатые датчики на грузовики, изначально оснащенные механическими индикаторами, особенно если они внедряют программное обеспечение для прогностического обслуживания. Стоимость составляет примерно 150–300 долларов за ось за детали и работу. BAIYUN Brake может поставлять колодки с предустановленными полостями для датчиков для распространенных моделей грузовиков, включая Volvo FH, Scania G-Series и MAN TGX. Смотрите наши технические характеристики тормозных колодок для совместимых номеров деталей.

Итак, суть такова: правильный оптовый поставщик индикаторов износа тормозных колодок экономит ваши деньги, потому что его детали работают стабильно, проходят проверки и предотвращают дорогостоящее повреждение роторов. У вас есть спецификации. У вас есть цифры. Теперь запросите коммерческое предложение, и давайте обсудим конкретные потребности вашего автопарка. Мы вышлем вам наши последние данные испытаний партий ECE R90 и образец для оценки. Без давления – только данные, которые вы можете использовать для принятия обоснованного решения.
