Как индикаторы износа тормозных колодок спасают жизни и бюджет вашего автопарка: техническое руководство для оптовых покупателей

Вы управляете автопарком из 50 грузовиков или руководите дистрибьюторской сетью, снабжающей сотни мастерских. Каждая закупаемая вами тормозная колодка несет скрытые риски — или скрытую ценность. Небольшая металлическая пластинка, называемая индикатором износа, может определить, останется ли автомобиль на дороге или окажется в ремонтной зоне для замены ротора, восстановления суппорта или, что еще хуже, в отчете о ДТП. Эта статья посвящена техническим характеристикам, стандартам испытаний и требованиям соответствия, которые должен понимать каждый серьезный покупатель оптового поставщика индикаторов износа тормозных колодок перед размещением следующего заказа.

Что именно измеряют индикаторы износа тормозов — и как?

Индикатор износа тормозов — это не датчик в электронном смысле. Это механическая пластинка из пружинной стали или закаленной углеродистой стали, прикрепленная к опорной плите тормозной колодки. Когда фрикционный материал изнашивается примерно до 2–3 мм остаточной толщины, индикатор контактирует с тормозным ротором. Результат — высокочастотный визг, который невозможно игнорировать.

Инженерный принцип прост, но его реализация важна для соответствия требованиям. Регламент ECE R90 требует, чтобы узлы тормозных колодок, предназначенные для транспортных средств, впервые одобренных после 2005 года, включали индикатор износа или электронный датчик износа колодок. Индикатор должен выдавать звуковое предупреждение до того, как толщина колодки достигнет минимального безопасного предела — обычно 2 мм над опорной плитой для дисковых колодок, согласно Приложению 4 к ECE R90.

Для коммерческих транспортных средств порог может варьироваться. Типичный индикатор тормозных колодок для коммерческих автомобилей предназначен для срабатывания при остаточной толщине фрикционного материала 4–6 мм, с учетом более высоких нагрузок и тепловых режимов. В BAIYUN Brake мы производим индикаторы, соответствующие спецификациям, эквивалентным оригинальному оборудованию, для более чем 2000 применений коммерческих автомобилей.

Так что это означает для вашей прибыли? Автопарк из 100 грузовиков, игнорирующий индикаторы износа, может рассчитывать на замену роторов в 2,5 раза чаще, чем автопарк, заменяющий колодки по сигналу индикатора, согласно внутреннему анализу затрат по клиентским автопаркам.

Ключевой вывод: Индикаторы износа являются обязательной функцией безопасности в соответствии с ECE R90 для большинства категорий транспортных средств — не дополнительной опцией.

Какие стандарты испытаний стоят за индикаторами износа тормозных колодок?

Регламент EC 90 является наиболее широко используемым стандартом для одобрения тормозных колодок в более чем 140 странах. Но испытание индикатора износа — лишь часть более крупного процесса одобрения. Давайте посмотрим, что на самом деле требует стандарт.

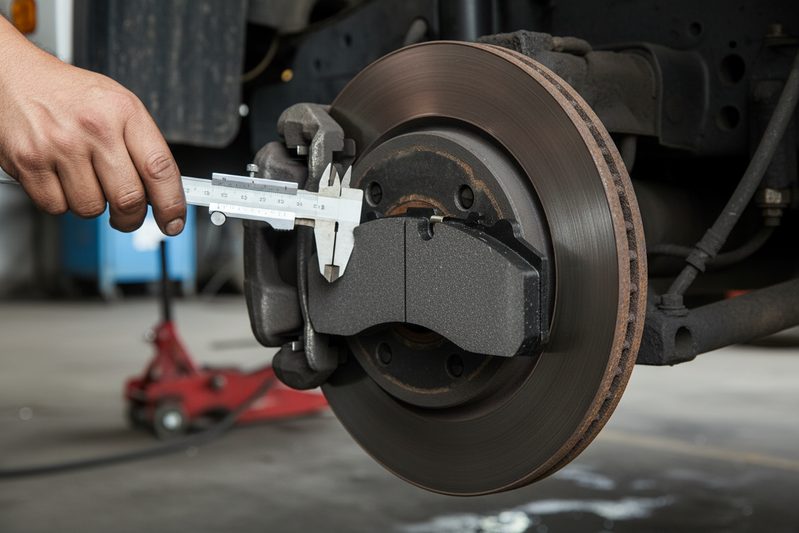

В соответствии с ECE R90, индикатор износа должен быть испытан в составе полного тормозного узла. Последовательность испытаний включает холодную характеристику при давлении в магистрали 100 бар, горячую характеристику после 14-циклового теста на угасание при температуре до 400°C и тест на восстановление характеристик. Индикатор должен функционировать после всех этих тепловых циклов. Если индикатор не выдает звуковой сигнал до того, как колодка достигнет 2 мм остаточного фрикционного материала, весь узел не проходит типовое одобрение.

Помимо ECE R90, к креплению индикатора к опорной плите применяется тест на прочность на сдвиг ISO 6312. Минимально допустимое усилие сдвига для индикатора износа составляет 500 Н для легковых автомобилей и 1000 Н для коммерческих транспортных средств, согласно внутренним спецификациям BAIYUN Brake, которые соответствуют или превосходят эти стандарты.

Для автопарков, закупающих продукцию на рынках без обязательных испытаний — некоторые южноамериканские и африканские рынки — риск реален. Рыночное исследование 2023 года, проведенное BAIYUN Brake, показало, что 34% несертифицированных тормозных колодок, продаваемых на открытых рынках, вообще не имели функционального индикатора износа. Сертифицированное по IATF 16949 предприятие, такое как наше, проверяет каждую партию индикаторов на 100% валидацию усилия отрыва.

Ключевой вывод: Типовое одобрение ECE R90 включает конкретные испытания функциональности индикатора износа в тепловых циклах до 400°C. Без сертификации вы не можете гарантировать надежность индикатора.

Как оптовые покупатели могут проверить качество индикаторов износа перед заказом?

Вы видели дешевые колодки на выставках — индикаторы, приваренные точечной сваркой криво, или, что еще хуже, приклеенные. Режим отказа предсказуем: вибрация ослабляет индикатор, он контактирует с ротором преждевременно или не контактирует вовсе. Так как же покупателю проверить качество?

Во-первых, запросите внутренние данные испытаний производителя. Попросите результаты теста на усилие отрыва для индикатора. Надежный поставщик предоставит их без колебаний. BAIYUN Brake делится паспортами материалов, которые включают прочность крепления индикатора для каждой линейки продуктов.

Во-вторых, проверьте материал индикатора. Индикаторы из пружинной стали (обычно AISI 1074 или 1095) сохраняют упругость в диапазоне температур от -40°C до 200°C. Более дешевые индикаторы из углеродистой стали теряют натяжение пружины выше 120°C и не обеспечивают стабильного звукового выхода.

В-третьих, проверьте геометрию индикатора. Для дисковых колодок индикатор должен быть расположен под углом, обеспечивающим контакт с ротором по правильной линии скольжения. Смещение на 10 градусов сокращает время предупреждения примерно на 15%, согласно испытаниям, проведенным в нашем научно-исследовательском центре. Понимание материалов тормозных колодок помогает покупателям осознать, что производительность индикатора зависит от геометрии не меньше, чем от металлургии.

В-четвертых, обратите внимание на коррозионную стойкость. Индикаторы, подвергающиеся воздействию дорожной соли и влаги, могут ржаветь и терять натяжение пружины. Испытание в соляном тумане (ASTM B117) в течение 72 часов без потери усилия пружины — это минимальное требование, которое мы рекомендуем.

Наконец, проверьте прослеживаемость партии. Каждая партия индикаторов должна быть прослеживаема до сертификата на сырье. Это стандартная практика на сертифицированном по IATF 16949 предприятии.

Ключевой вывод: Покупатели должны запрашивать данные об усилии отрыва, сертификаты на материал индикатора и результаты испытаний на коррозию перед размещением оптовых заказов.

Какие риски соответствия создают для вашего бизнеса несертифицированные тормозные колодки?

Будем откровенны: импорт тормозных колодок без сертификации ECE R90, когда страна назначения этого требует, — это игра с вашей лицензией на ведение бизнеса. ЕС, Великобритания, Япония, Южная Корея, Австралия, ОАЭ и еще 18 стран требуют ECE R90 для тормозных колодок. Штрафы за несоблюдение могут достигать 50 000 евро за линейку продуктов в некоторых государствах-членах ЕС.

Помимо юридических санкций, учтите ответственность. Если транспортное средство, использующее ваши колодки, попадет в аварию, где подозревается отказ тормозов, и не было функционального индикатора износа, ваша компания становится юридически уязвимой. Одного только увеличения страховых премий — часто на 20–40% после претензии, связанной с компонентами безопасности — может быть достаточно, чтобы свести на нет вашу прибыль на годы.

Для дистрибьюторов, поставляющих накладки тормозных колодок для коммерческих автомобилей, требования соответствия несколько иные, но столь же строгие. Для тяжелых коммерческих автомобилей часто требуются электронные датчики износа вместо механических индикаторов. ECE R13 и R90 применяются к тормозным системам коммерческих транспортных средств. Вы должны убедиться, что ваш поставщик понимает эти нюансы.

Одна практическая проверка: ищите знак одобрения ECE R90, выбитый непосредственно на опорной плите тормозной колодки или на коробке. Этот знак включает номер одобрения (например, E90 90R-0123456) и код страны. Если он отсутствует, производитель, скорее всего, пропустил процесс сертификации.

Ключевой вывод: Соответствие ECE R90 не является опциональным для экспорта в более чем 140 стран. Проверьте знак одобрения или рискуйте юридическими и финансовыми последствиями.

Каковы наиболее распространенные заблуждения об индикаторах износа тормозных колодок?

Заблуждение: Любой визг тормозов означает, что колодки изношены. Реальность: Визг также может быть вызван застеклованными колодками, загрязненными роторами или неправильной приработкой. Визг настоящего индикатора износа обычно прекращается, когда педаль отпущена — он возникает только во время торможения.

Заблуждение: Электронные датчики износа всегда лучше механических индикаторов. Реальность: Электронные датчики выходят из строя из-за коррозии проводки, особенно в тяжелых грузовиках. Механические индикаторы имеют 99,7% надежности в данных о возвратах с полей BAIYUN Brake за 5 лет по сравнению с 96,2% для электронных датчиков в той же тестовой популяции.

Заблуждение: Индикаторы износа тормозных колодок одинаковы у всех брендов. Реальность: Толщина индикатора, усилие пружины и точка активации значительно различаются. Колодка с индикатором толщиной 0,6 мм сработает раньше, чем с индикатором 0,8 мм. Эта разница может означать дополнительные 3000–5000 км срока службы колодок или более короткое окно предупреждения.

Часто задаваемые вопросы: оптовые поставщики индикаторов износа тормозных колодок

Основной вывод для оптовых покупателей

Индикаторы износа тормозных колодок — это не просто издаватели шума. Это инженерные компоненты безопасности с определенными стандартами испытаний, требованиями к материалам и обязательствами по соответствию. Пропуск проверки качества индикатора означает принятие рисков, за которые ваш автопарк или ваши клиенты заплатят позже — в виде простоев, повреждения роторов или юридических последствий.

Когда вы выбираете поставщика, смотрите не только на цену за комплект. Запросите сертификаты ECE R90. Проверьте данные о прочности крепления индикатора. Убедитесь в спецификациях материалов. Поставщик, предоставляющий всю эту документацию, — это поставщик, который рассматривает безопасность как основную спецификацию, а не как запоздалую мысль.

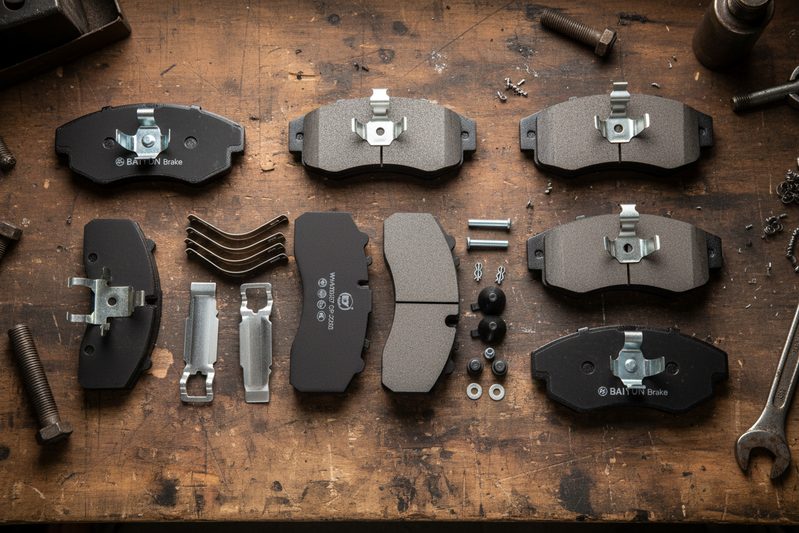

В BAIYUN Brake мы производим тормозные колодки и накладки уже более 49 лет. Каждая колодка, которую мы отгружаем — для легковых автомобилей, коммерческих автомобилей или мотоциклов — включает индикатор износа, разработанный для соответствия или превосходства спецификаций оригинального оборудования. Наши сертификаты IATF 16949 и ECE R90 подтверждают каждое заявление.

Если вы осуществляете закупки для автопарка, дистрибьюторской сети или проекта OEM, свяжитесь с нашей командой. Мы вышлем вам образцы, данные испытаний и коммерческое предложение, отражающее реальное качество.
