Как подтвердить размеры тормозных накладок перед заказом

Большинство покупателей обнаруживают, что комплект накладок неправильный, только после того, как контейнер прибыл. Это дорогостоящее место для обнаружения ошибки в 2 мм по длине дуги. Подтверждение размеров — это не техническое упражнение; это разница между чистым запуском автопарка и партией остановленных транспортных средств.

Это руководство объясняет, что проверять, как измерять и о чем спрашивать поставщика перед подписанием заказа на поставку. Оно написано для импортеров и покупателей автопарков, закупающих тормозные накладки для коммерческих автомобилей.

Почему импортеры ошибаются в размерах тормозных накладок?

Ошибки в размерах редко возникают из-за одного плохого измерения. Они возникают из-за сравнения изображений из каталога вместо инженерных чертежей или использования старого листа размеров поставщика для другой серии мостов.

В журналах входного контроля качества BAIYUN Brake отклонения по ширине и межцентровому расстоянию отверстий составляют более половины неудачных первых образцов. Знакомая картина: дистрибьютор заказывает накладку по визуальному совпадению, номер барабана правильный, но геометрия ступицы не та. Накладка устанавливается, но затем приподнимается на плече барабана. К третьему тепловому циклу она трескается по линии заклепок.

Независимые данные вторичного рынка часто называют несоответствие размеров основной причиной 10–15% возвратов тормозных накладок. Стоимость — это не только грузоперевозка; это простой грузовика, который мог бы приносить доход.

Ключевой вывод: Всегда рассматривайте первый образец как доказательство размеров, а не как косметическую проверку.

Какие размеры необходимо проверить на тормозной накладке коммерческого автомобиля?

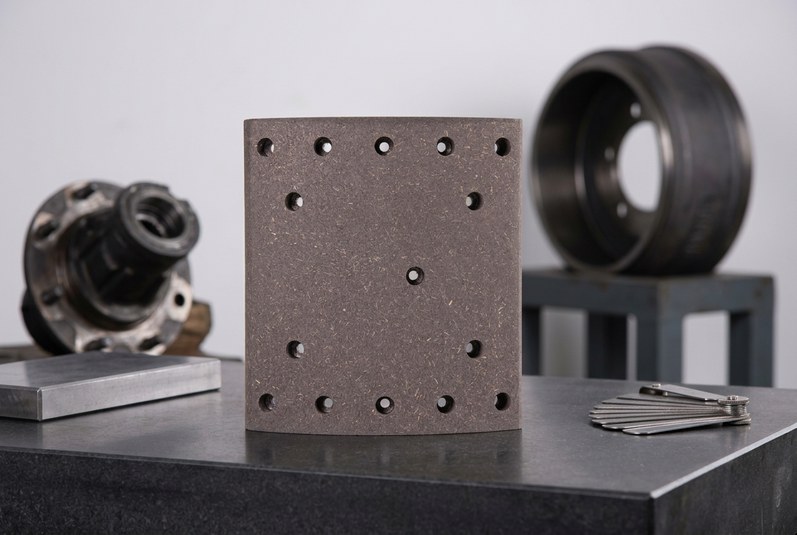

Тормозная накладка для барабанного тормоза коммерческого автомобиля имеет четыре критических размера: ширину, толщину, длину дуги и рисунок отверстий. Ширина контролирует площадь контакта с барабаном. Толщина определяет срок службы и тепловую массу. Длина дуги влияет на то, насколько равномерно накладка следует радиусу барабана.

Расстояние между отверстиями под заклепки или клей — это размер, который покупатели забывают. Если межцентровое расстояние отверстий отличается на 1,5 мм, накладка не будет плотно прилегать к поверхности колодки. На загруженном 40-тонном прицепе это смещение усиливается в краевую нагрузку и преждевременный износ.

Большинство колодок барабанных тормозов принимают толщину накладок от 12 мм до 18 мм в новом состоянии, в зависимости от производителя моста. Пороги замены различаются; многие руководства OEM рекомендуют замену при 4–6 мм, а все, что ниже 2 мм, небезопасно для коммерческой эксплуатации. Для доступных профилей просмотрите наш ассортимент тормозных накладок.

На барабане диаметром 420 мм несоответствие дуги в 0,5 мм создает небольшой зазор в пятке или носке. Этот зазор закрывается под нагрузкой, но он концентрирует давление и в конечном итоге проявляется как конусообразный износ или тепловые трещины. Покупатели никогда не должны предполагать, что номер барабана сам по себе решает проблему установки.

Как измерить размеры тормозной накладки без чертежа OEM?

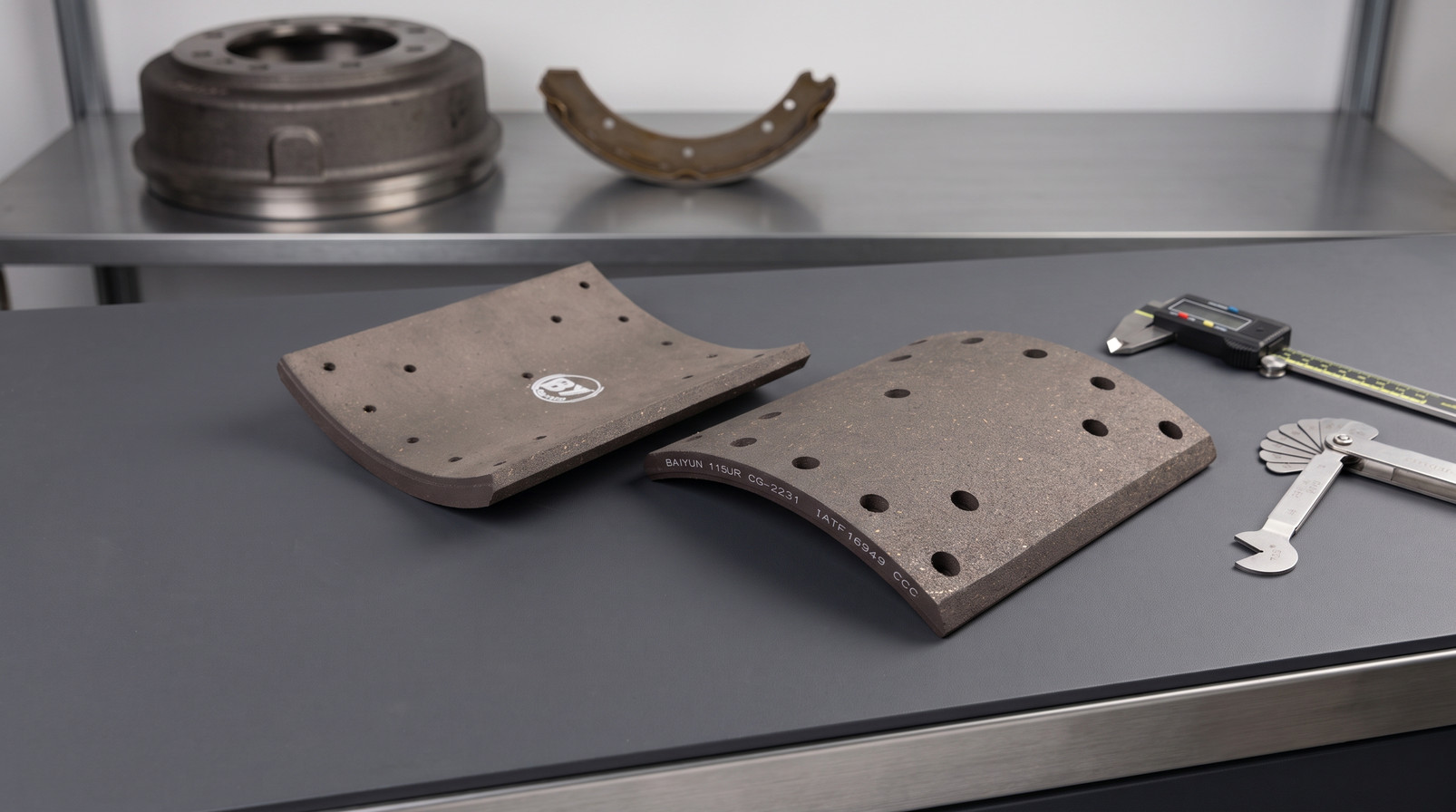

Большинство проверок размеров коммерческих тормозных накладок не требуют координатно-измерительной машины. Цифровой штангенциркуль на 150 мм, набор радиусных шаблонов и плоская гранитная поверхность покроют 90% проверок первых образцов.

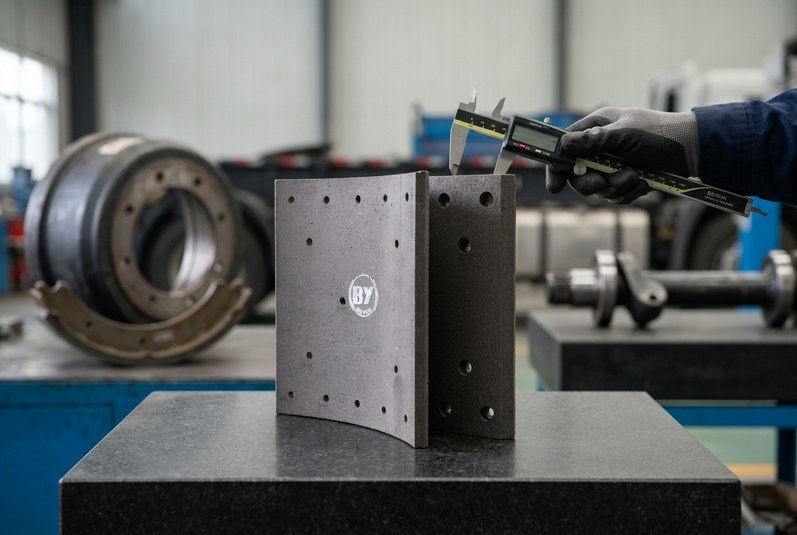

Измеряйте ширину в трех точках по длине накладки: в 10 мм от каждого конца и в центре. Толщину следует проверять в четырех точках, потому что старые поверхности колодок могут быть слегка неровными. Длина дуги сложнее — используйте гибкую ленту для измерения длины хорды, затем сравните с фактической внутренней окружностью барабана. Если вы готовитесь к установке, следуйте руководству по установке тормозных накладок.

В таблице ниже обобщены методы измерения и что каждый из них фактически проверяет.

В BAIYUN Brake отчеты о размерах первой детали обычно включают 12 точек измерения на накладку: четыре по ширине, четыре по толщине, две по хорде и две по центрам отверстий. Ведите письменный контрольный список проверки покупателя для каждой серии осей. Эта запись станет вашей внутренней библиотекой посадки и предотвратит повторные ошибки, когда новый менеджер по закупкам возьмет на себя учет.

Что следует спросить у поставщика тормозных накладок перед подписанием заказа?

Одностраничный лист с требованиями к размерам устраняет большинство рисков посадки до отгрузки. Если поставщик не может его заполнить, это говорит о нем больше, чем любой буклет.

1. Есть ли у вас сертификат IATF 16949 на тормозные накладки для коммерческих автомобилей? Это базовая основа для стабильного контроля процесса, а не маркетинговый значок.
2. Можете ли вы предоставить отчет о размерах для каждой партии, а не только для первого образца? Отчетность на уровне партии выявляет отклонения до отгрузки.
3. Каковы ваши допуски на ширину, толщину и центры отверстий? Приемлемые поставщики указывают конкретные цифры, например ±0,3 мм, а не стандартный допуск.
4. Для каких моделей осей подходит эта накладка? Запросите письменный список посадки. Если ссылки WVA или OE недоступны, подтвердите по каталогу поставщика.
5. Можете ли вы предварительно шлифовать или снимать фаски по кромкам, чтобы соответствовать профилю барабана? Это экономит время на установке и снижает начальный шум на автобусах и междугородних автобусах.
6. Каков ваш процесс утверждения первой детали? Поставщик должен отправить два или три образца с листом размеров перед массовым производством.

В BAIYUN Brake накладки проходят 100% контроль размеров и проверку партии ECE R90. Мы являемся сертифицированным предприятием IATF 16949 с более чем 49-летним опытом производства фрикционных материалов.

Относитесь к этому как к контрольному списку проверки покупателя, а не формальности. Один пропущенный допуск в заказе может превратить заказ на 500 комплектов в пожарную тревогу.

Ключевой вывод: Лист допусков поставщика важнее, чем фотография продукта.

Каковы наиболее распространенные заблуждения о том, как подтвердить размеры тормозных накладок?

Три недоразумения вызывают большинство отказов по размерам тормозных накладок. Они дорого обходятся и обычно всплывают после того, как детали уже на вашем складе.

Заблуждение: Визуального совпадения достаточно, если номер детали похож. Реальность: Тормозные накладки могут отличаться менее чем на 2 мм по длине дуги и при этом выглядеть одинаково на фотографиях. Эта небольшая разница меняет распределение контактного давления и может сократить срок службы накладки на 15–20%.

Заблуждение: Толщина — единственный важный размер. Реальность: Ширина и расстояние между отверстиями влияют на покрытие барабана и посадку колодки больше, чем ожидают покупатели. Накладка на 5 мм уже уменьшает площадь поверхности трения и повышает пиковые температуры, особенно на горных маршрутах автобусов.

Заблуждение: Если она крепится болтами, значит, безопасна. Реальность: Многие накладки физически крепятся болтами даже с ошибками в размерах. Проблема проявляется позже как неравномерный износ барабана, угасание тормозов или трещины фрикционного материала по линии заклепок.

Ключевой вывод: Критически важная посадка — это вопрос измерения, а не сборки.

Какие вопросы чаще всего задают оптовые покупатели о размерах накладок?

Это вопросы, которые импортеры и менеджеры автопарков чаще всего задают нам.

В: Как подтвердить размеры тормозных накладок, если у вас нет образца OE?
О: Используйте табличку с данными автомобиля или чертеж барабана, чтобы получить внутренний диаметр барабана, ширину и радиус стола колодки. Затем измерьте снятую накладку штангенциркулем и радиусомером. Если образца нет, запросите у поставщика перекрестную проверку по сервисному бюллетеню производителя осей или подтвердите по каталогу поставщика.

В: Какой допуск приемлем для ширины тормозной накладки коммерческого автомобиля?
О: Большинство колодок барабанных тормозов для тяжелых условий эксплуатации допускают допуск по ширине ±0,5 мм. Некоторые европейские производители осей ужесточают его до ±0,3 мм. Более широкое значение может касаться кромки барабана; более узкое уменьшает площадь трения и повышает температуру примерно на 5–8% на каждые 2 мм уменьшения.

Вопрос: Следует ли запрашивать отчет по размерам для каждой партии?
Ответ: Да. Отчеты по партиям позволяют выявить износ инструмента, изменения пружинения материала и отклонения оператора. На BAIYUN Brake проверки размеров фиксируются для каждой производственной партии, а не только для первого образца.

Вопрос: Какова минимальная толщина накладки для безопасной эксплуатации коммерческого транспорта?
Ответ: Многие автопарки заменяют накладки при остаточной толщине 4–6 мм. Ниже 2 мм риск контакта заклепок или отказа склеивания быстро возрастает при интенсивном торможении. Некоторые горнодобывающие и портовые транспортные средства используют более высокий порог в 6 мм из-за тяжелых условий эксплуатации.

Вопрос: Может ли BAIYUN Brake производить накладки по моему существующему образцу или чертежу?
Ответ: Да. Отправьте образец, CAD-файл или подробный эскиз. Наша экспортная команда проведет проверку первого образца с полным отчетом по размерам перед массовым производством. запросить расценки на тормозные накладки для коммерческого транспорта.

Как быстрее всего подтвердить размеры ваших накладок?

Если вы все еще читаете, вероятно, у вас есть номер барабана и, возможно, изношенная накладка на столе. Самый быстрый путь — отправить нам этот образец и данные о транспортном средстве. Мы вернем лист с размерами, цены и подтверждение установки до того, как вы потратите деньги на оснастку.
