Инжиниринг NVH в тормозных колодках: Как ведущие производители устраняют шум

Вы, наверное, уже слышали такую историю. Дистрибьютор импортирует контейнер тормозных колодок, которые выглядят отлично на бумаге и проходят базовую визуальную проверку. Их устанавливают на автомобили клиентов, и через несколько недель начинают поступать жалобы. Не на тормозную мощность, а на шум. Пронзительный визг, низкочастотный стон или металлический лязг, превращающий простую замену колодок в кошмар по гарантии. Для импортёров и дистрибьюторов шум тормозов — это не просто раздражение; это прямой удар по репутации вашего бренда и вашей прибыли.

NVH – Noise, Vibration, and Harshness (Шум, Вибрация и Жёсткость) – является главной причиной жалоб клиентов и возвратов продукции в индустрии послепродажного обслуживания тормозов. Некоторые отчёты указывают, что проблемы, связанные с шумом, составляют более 70% всех жалоб на тормозные колодки. Ошибка многих покупателей заключается в том, что они рассматривают NVH как второстепенную задачу, проблему, которую можно решить с помощью дешёвой прокладки или распыляемого покрытия. В реальности бесшумное торможение закладывается в колодку с самого первого этапа разработки состава и дизайна. Это сложное взаимодействие материаловедения, структурной механики и точных производственных допусков.

Итак, как найти по-настоящему тихие, бесшумные тормозные колодки? Вам необходимо понимать инжиниринг, стоящий за ними, и типичные ловушки в цепочке поставок, которые ухудшают показатели NVH. Давайте разберём, что отличает производителя с низким уровнем NVH от остальных.

Откуда на самом деле берётся шум тормозов?

Представьте вашу тормозную систему как музыкальный инструмент. Когда неподвижная колодка контактирует с вращающимся диском, это может вызывать вибрации. Эти вибрации передаются через узел колодки, суппорт и подвеску, усиливаясь до тех пор, пока не производят слышимый шум. Частота определяет звук – пронзительный визг часто находится в диапазоне 1-16 кГц, в то время как стон может быть ниже 500 Гц.

Коренные причины разнообразны. Это может быть явление, называемое «прилипание-скольжение», когда фрикционный материал попеременно схватывает и скользит по поверхности диска. Это может быть резонанс, когда собственная частота узла колодки совпадает с возбуждающей частотой от диска. Или это может быть простая механическая нестабильность, вызванная плохой посадкой или изношенными компонентами. Как отмечается в технических материалах отрасли, накопление загрязнений или коррозии на линии склейки между фрикционным материалом и опорной пластиной может маскировать расслоение, но любая деградация в этом месте изменит характеристики NVH колодки, обычно в худшую сторону.

Для импортёра первая ошибка – предполагать, что все составы одинаковы. Полуметаллическая колодка, разработанная исключительно для стабильности при высоких температурах, может быть по своей природе более шумной, чем керамическая или низкометаллическая NAO формула, созданная с NVH в качестве основной цели. Вы покупаете не просто фрикционный материал; вы покупаете настроенную систему.

Четыре столпа контроля NVH в производстве

Производители высшего уровня не просто надеются на тихую колодку; они проектируют и производят её таковой. Этот процесс основывается на четырёх критических столпах.

1. Формулировка и настройка фрикционного материала

Это основа. Смесь связующих, абразивов, смазок и структурных наполнителей определяет фундаментальный характер колодки. Производители, такие как BAIYUN Brake, используют запатентованные керамические и низкометаллические NAO формулы, разработанные для линейного фрикционного профиля. Линейный профиль означает, что коэффициент трения остаётся стабильным при изменении температуры, предотвращая внезапное схватывание и отпускание, которое вызывает визг. Эти составы также разработаны для создания полезного трансферного слоя на диске — тонкого, равномерного слоя материала колодки, который способствует плавному и тихому контакту.

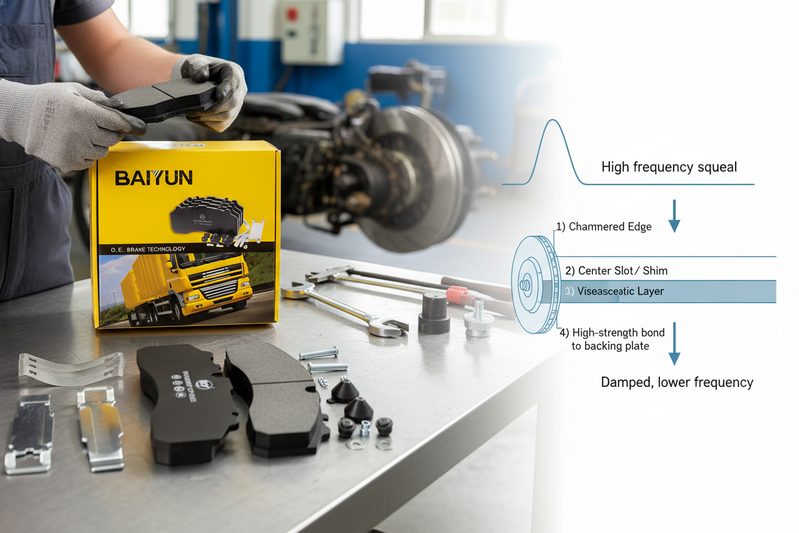

2. Структурный дизайн: фаски, прорези и шумопоглощающие пластины

Здесь физика встречается с дизайном. Простые модификации формы колодки кардинально меняют её вибрационное поведение.

• Фаски: Скошенные срезы на передней и задней кромках фрикционного материала разбивают пятно контакта, предотвращая «закапывание» колодки и возбуждение вибраций.
• Прорези (или канавки): Центральная прорезь или несколько канавок служат нескольким целям. Они отводят газы, удаляют загрязнения и, что критически важно, сегментируют колодку, чтобы изменить её собственную резонансную частоту. Как отмечается в отраслевых источниках, эти прорези «настраивают» колодку на колебания с частотой, с меньшей вероятностью производящей слышимый шум.
• Интегрированные шумопоглощающие пластины: Высококачественная многослойная шумопоглощающая пластина (или изолятор) является демпфером вибраций. Она располагается между опорной пластиной колодки и поршнем суппорта. Дешёвые, тонкие пластины или наклейки на клейкой основе мало что делают. Премиальные пластины используют вязкоупругие слои, преобразующие энергию вибраций в незначительное тепло. Сцепление критически важно; чрезмерный нагрев или давление могут ухудшить крепление пластины, сделав её бесполезной для контроля NVH.

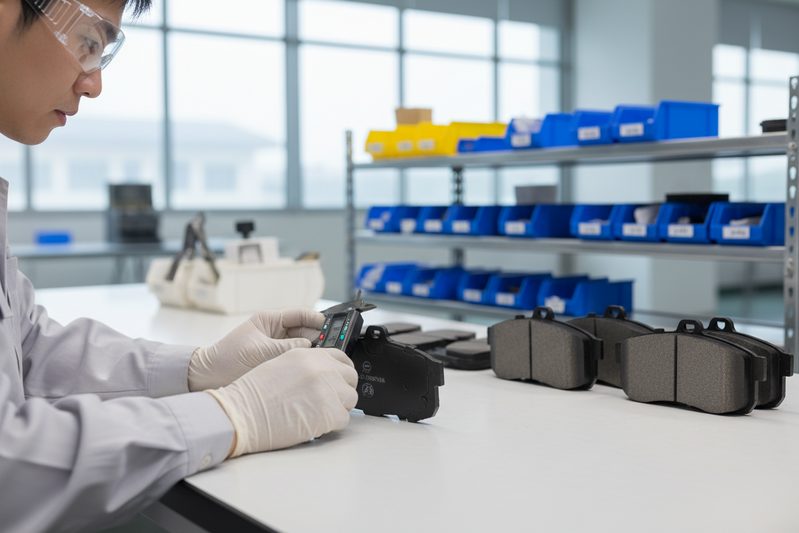

3. Прецизионное производство и целостность склейки

У вас может быть лучший дизайн и формула, но плохое производство всё испортит. Связь между фрикционным материалом и стальной опорной пластиной имеет первостепенное значение. «Ржавление» — когда коррозия образуется под материалом и приподнимает его — гарантированный источник шума и отказа. Производители борются с этим с помощью многоэтапной обработки поверхности: дробеструйная обработка для текстуры с последующей высокотемпературной сушкой антикоррозионных покрытий.

Сам процесс формования должен быть точным. Неоднородная плотность или пустоты внутри фрикционного материала создают горячие точки и неравномерный износ, приводя к биению и шуму тормозов. Автоматизированное формование под давлением на предприятии, сертифицированном по IATF 16949, гарантирует, что каждая колодка в партии имеет одинаковую структурную целостность. Именно эта стабильность позволяет дистрибьютору быть уверенным, что 500-й комплект будет работать точно так же, как и первый.

4. Тщательное постпроизводственное тестирование

Это последний контролёр. Тестирует ли производитель на NVH или только на трение и износ? Испытания на динамометрическом стенде должны имитировать реальные условия, включая чувствительное к шуму низконапорное протаскивание и высокотемпературные остановки. В BAIYUN Brake колодки проходят скрининг NVH на инерционных диностендах, которые могут обнаруживать специфические частотные диапазоны, связанные с распространёнными шумами тормозов. Эти данные сравниваются с эталонными показателями оригинального оборудования. Недостаточно сказать, что колодка «тихая»; вы должны иметь возможность видеть отчёты об испытаниях, доказывающие это. Вы можете ознакомиться с примером данных в нашем отчёте об испытаниях тормозных колодок для легковых автомобилей.

Типичные ошибки покупателей, ведущие к шумным тормозным колодкам

Понимание инжиниринга — это одно; избежание ловушек в цепочке поставок — другое. Вот самые частые ошибки импортёров и дистрибьюторов.

Ошибка 1: Приоритет цены над составом. Закупка самого дешёвого состава — это ложная экономия. Колодка, которая на $2 дешевле за комплект, но генерирует 5% возвратов из-за шума, сотрёт любую экономию — и даже больше — через обратную логистику, гарантийные работы и утраченное доверие клиентов.

Ошибка 2: Игнорирование «системного» подхода. Тормозные колодки не работают изолированно. Тихая колодка в паре с дешёвым, не соответствующим спецификациям диском всё равно, скорее всего, будет шуметь. Обучение ваших установщиков или предоставление рекомендаций по правильной проточке/подготовке диска является частью продажи качественного продукта. Наше руководство по установке тормозных колодок охватывает эти критические шаги.

Ошибка 3: Пренебрежение упаковкой и хранением. Особенности NVH, такие как интегрированные пластины с клеем, могут быть скомпрометированы неправильным хранением. Колодки, хранящиеся в сырых, влажных условиях, могут подвергнуться коррозии опорной пластины ещё до установки. Убедитесь, что ваш поставщик использует герметичную, влагостойкую упаковку.

Ошибка 4: Отсутствие запроса доказательств. Любой производитель, заявляющий о низком NVH, должен предоставить доказательства. Запросите диаграммы динамометрических испытаний, показывающие стабильность трения и оценку шума. Запросите образцы для собственных испытаний на автомобилях. Сертификаты, такие как ECE R90, являются хорошей базой — они требуют сохранения характеристик после термоциклирования — но они не оценивают шум специально. Вам нужны данные, специфичные для NVH.

Как проверить производителя тормозных колодок с низким NVH

Ваш чек-лист для поставщика должен выходить за рамки MOQ и сроков поставки. Задайте эти вопросы:

• «Есть ли у вас специальный протокол и оборудование для тестирования NVH? Могу ли я увидеть пример отчёта?»
• «Какой у вас процесс обеспечения целостности склейки и предотвращения «ржавления»?»
• «Фаски и прорези являются стандартными для ваших соответствующих номеров деталей или это дополнительная стоимость?»
• «Какой состав и толщина ваших шумопоглощающих пластин? Как они крепятся?»
• «Можете ли вы обеспечить прослеживаемость партий фрикционного материала?»

Производитель с серьёзным инжинирингом NVH будет иметь чёткие, уверенные ответы. Они будут говорить о своих возможностях в области НИОКР и команде материаловедов, а не только о производственных мощностях. Например, имея более 49 лет опыта в отрасли, наши инженеры фокусируются на проектировании шума из системы с самого начала, что является ключевой частью наших конкурентных преимуществ.

Часто задаваемые вопросы: NVH и тормозные колодки для импортёров и дистрибьюторов

В: У нас уже были проблемы с шумом. Может ли добавление шумопоглощающих пластин или пасты после установки исправить шумную партию колодок?
О: Иногда, но это пластырь, а не лекарство. Антискрипная паста может помочь демпфировать вибрации на границе с суппортом, а накладные пластины могут снизить определённые частоты. Однако, если шум присущ самой формуле фрикционного материала или вызван плохой склейкой, эти исправления будут в лучшем случае временными. Вы добавляете стоимость и трудозатраты, чтобы замаскировать фундаментальный недостаток продукта. Лучше закупать колодки с демпфированием, заложенным на заводе.

В: Гарантируют ли керамические тормозные колодки отсутствие шума?
О: Ни один материал не гарантирует абсолютной тишины, но премиальные керамические составы, как правило, превосходят другие по контролю NVH. Они обычно имеют более стабильные коэффициенты трения и производят меньше абразивной пыли, которая может способствовать шуму. Ключ — конкретная формула. Низкокачественная керамическая колодка всё равно может быть шумной при плохом производстве. Ищите производителей, которые выделяют NVH как цель дизайна для своих керамических линеек.

В: Насколько важна правильная установка для предотвращения шума и что мы должны сказать нашим установщикам?
О: Это критически важно. Даже лучшая колодка может визжать при неправильной установке. Три главных совета для установщиков: 1) Всегда очищайте и смазывайте направляющие суппорта и точки контакта (не поверхность диска или колодки!) высокотемпературной силиконовой смазкой. 2) Правильно притирайте колодки в соответствии с процедурой производителя для создания равномерного трансферного слоя. 3) Убедитесь, что диски соответствуют спецификациям по толщине, параллельности и имеют чистую, не заглазированную поверхность. Подробный процесс доступен в наших ресурсах по устранению неисправностей тормозных колодок.

Тихие тормозные колодки — это не случайность; это результат целенаправленного, сложного инжиниринга на каждом этапе. Для дистрибьюторов урок ясен: закупка, основанная исключительно на низкой цене за коробку, — это высокорискованная стратегия. Истинная стоимость тормозной колодки включает её работу в полевых условиях — и ничто не сигнализирует клиенту о плохой работе быстрее, чем громкий, раздражающий визг.

Партнёрство с производителем, который ставит инжиниринг NVH в основу своего процесса, защищает ваш бренд, снижает головную боль по гарантии и создаёт лояльность клиентов. Это превращает покупку товара в ценностный компонент вашего бизнеса.

Готовы закупать тормозные колодки, спроектированные для тихой и надёжной работы? Изучите наш полный ассортимент тормозных колодок, включая наши керамические и премиальные составы с низким NVH. Запросите образцы и отчёты об испытаниях, чтобы лично убедиться в качестве.
