Руководство по осмотру тормозных накладок S-Cam

Краткий ответ: Осмотр тормозных накладок S-Cam проверяет толщину накладки, характер износа верхней и нижней колодок, контакт с барабаном, ржавчину под накладкой и люфт втулок S-кулачка. Для импортеров и автопарков это следует рассматривать как проверку поставщика: запрашивайте отчеты о размерах, сертификацию ECE R90 и данные испытаний трения партии перед приемкой входящей поставки. Отбраковывайте накладки ниже минимальной толщины, указанной производителем оси, неравномерный износ, указывающий на погнутые кронштейны или изношенные втулки S-кулачка, или отсутствие прослеживаемости партии. Дисциплинированный входной контроль позволяет избежать 8–15% преждевременных затрат на замену накладок и споров по гарантии.

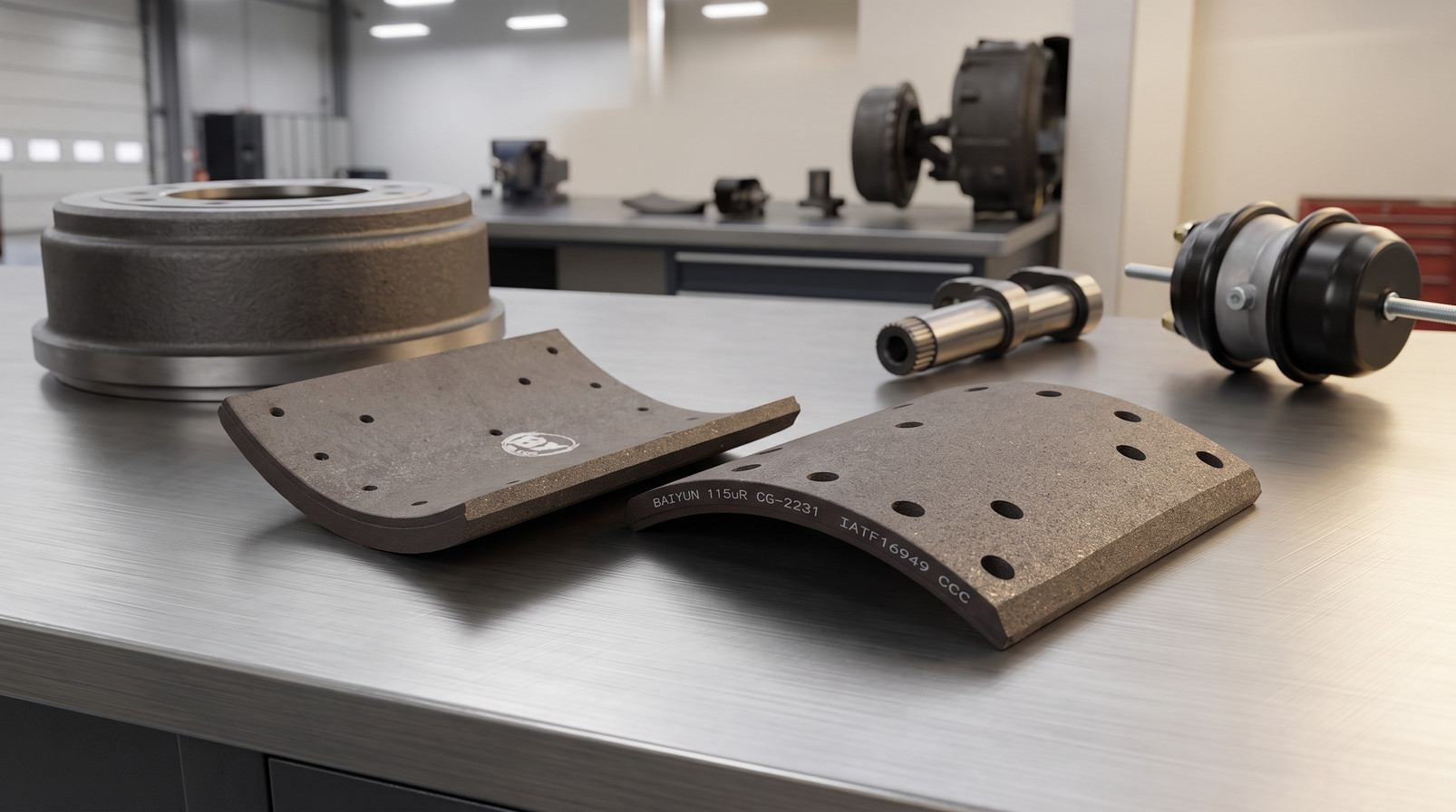

Что охватывает полный осмотр тормозных накладок S-Cam?

Осмотр тормозных накладок S-Cam начинается с хода штока тормозной камеры при давлении 620–690 кПа (90–100 фунтов на квадратный дюйм), затем переходит к барабану и узлу колодок. Входной контроль должен фиксировать размер камеры, длину хода, толщину накладки в трех точках на каждой колодке и любые признаки ржавчины под накладкой. Ржавчина под накладкой является основной причиной преждевременного отказа накладок в прибрежных и влажных регионах, затрагивая примерно 12% возвращенных накладок в отчетах автопарков Азии и Ближнего Востока.

Затем снимите барабан и осмотрите профиль головки S-кулачка, втулки распределительного вала и выравнивание кронштейна. Чрезмерный люфт втулок изменяет эффективный тормозной момент до 18%, поэтому даже размерно правильная накладка будет работать хуже, если базовый тормоз изношен. Большинство производителей тяжелых осей рекомендуют заменять втулки S-кулачка при каждой замене накладок, а не использовать изношенные детали повторно. Для пошаговой разборки следуйте руководству по установке тормозных накладок, которое мы поддерживаем для сервисных команд коммерческих автомобилей.

Итог: Полный осмотр охватывает геометрию базового тормоза, состояние барабана и документацию на накладки, а не только визуальную толщину колодок.

Как интерпретировать характер износа накладок для выявления плохой геометрии оси или дефектов поставщика?

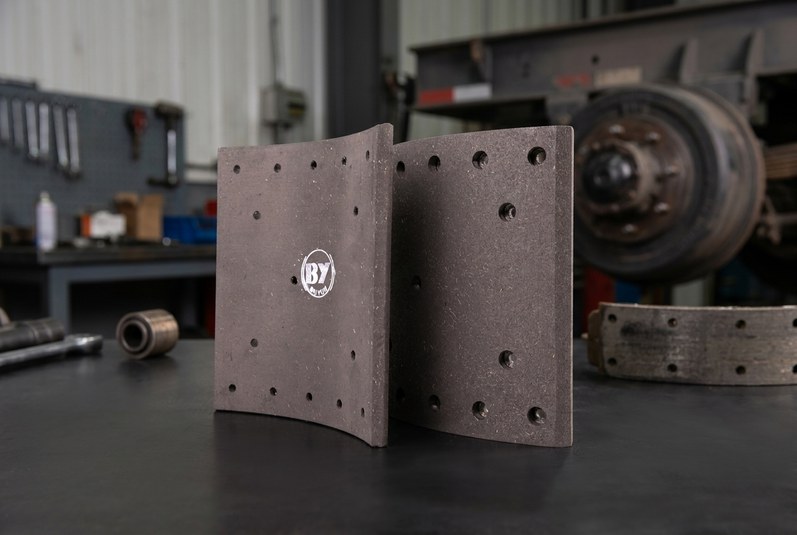

Неравномерный износ между верхней и нижней тормозными колодками часто указывает на погнутый кронштейн или изношенные втулки S-кулачка, а не на дефектный материал накладки. Если накладка нижней колодки стабильно тоньше, чем накладка верхней колодки, более чем на 2 мм (0,079 дюйма), вероятно, требуется замена распределительного вала или втулок распределительного вала, а не очередная партия накладок. Отчеты о разборке автопарков от Midland Heavy Duty Systems называют это одной из пяти наиболее часто неправильно диагностируемых проблем базового тормоза.

Износ только в центре накладки указывает на несоответствие радиуса колодки или изогнутый кронштейн. Напротив, износ только по краям предполагает, что барабан имеет раструб или стол колодки деформирован. Импортерам следует фотографировать картину износа на первом отказавшем комплекте и сравнивать ее с таблицей определителя неисправностей тормозных накладок, прежде чем предполагать, что фрикционный материал неисправен. Хороший поставщик примет доказательства в виде рисунка износа и быстрее оформит кредит, чем при расплывчатой жалобе на преждевременный износ.

Суть: Диагностика рисунка износа накладок предотвращает повторные возвраты и определяет, принадлежит ли дефект тормозному механизму или партии фрикционного материала.

Какие минимальные требования к толщине, фрикционному коду и правилам ECE R90 должны соблюдать покупатели?

Заменяющие накладки, одобренные по ECE R90, должны демонстрировать эффективность торможения в пределах 15% от оригинальной накладки при испытаниях на холодное торможение, чувствительность к скорости и восстановление после нагрева. Этот диапазон отклонений важен, потому что накладка, прошедшая простой тест на твердость, все равно может выйти из строя на дороге, если фрикционная пара подобрана неправильно. Для S-кулачковых барабанных тормозов краевые коды SAE J866, такие как EE, FF или GG, определяют диапазон коэффициента трения в горячем и холодном состоянии; смешивание накладки GG там, где инженер моста указал FF, может увеличить износ барабана на 20% и более.

Минимальная толщина накладки должна соответствовать спецификации производителя моста или транспортного средства, а не предположениям из упаковочной коробки. Многие коммерческие автопарки устанавливают собственный порог замены на уровне 6 мм (0,236 дюйма) в самой тонкой точке, в то время как некоторые карьерные самосвалы заменяют при 9–10 мм (0,354–0,394 дюйма), потому что загрязнение и термические циклы ускоряют износ. При покупке накладок оптом попросите поставщика включить данные размерного контроля и сертификацию фрикционного кода в каждую партию. Для импортеров и дистрибьюторов запросите цену на тормозные накладки для коммерческих автомобилей с поддержкой сторонних испытаний, чтобы избежать задержек на таможне и претензий конечных пользователей.

Толщина сама по себе не гарантирует безопасность. Накладка с материалом 8 мм, но с закругленными краями, ржавой опорной пластиной или треснувшей фрикционной поверхностью должна быть отклонена, даже если она соответствует спецификации. Команда контроля качества экспорта BAIYUN Brake отклоняет примерно 1,7% собственной продукции перед упаковкой, в основном из-за сколов краев и несоответствия маркировки фрикционного кода, чего покупатели никогда не видят, когда процесс работает. Для перекрестных номеров WVA и OE сверяйтесь с каталогом поставщика.

Суть: Требуйте документацию ECE R90, правильный фрикционный код SAE J866 и минимальную толщину, привязанную к фактическому применению моста, а не универсальное число.

Что должно быть в контрольном списке проверки покупателя для входящих S-кулачковых тормозных накладок?

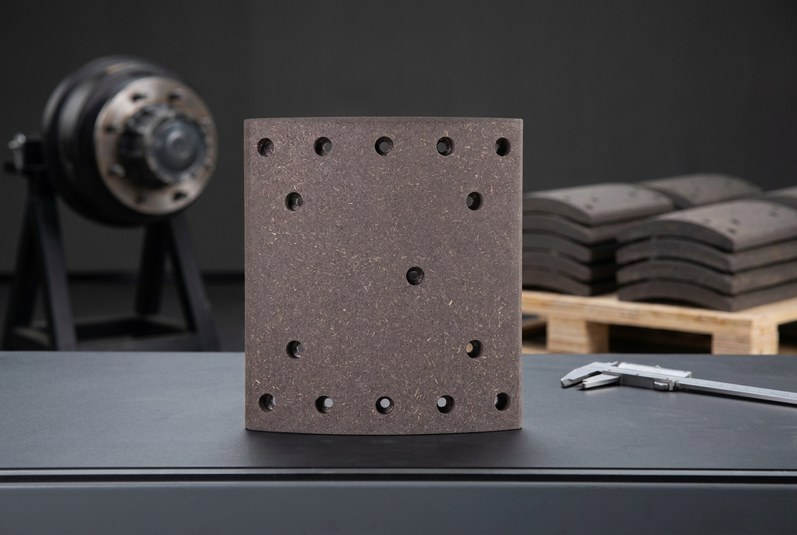

Проверка покупателем S-кулачковых тормозных накладок должна сочетать визуальные, размерные и документальные проверки до того, как вы растаможите контейнер или паллету. Данные экспортного контроля BAIYUN Brake за 2025 год показывают, что 86% принятых партий, которые позже вызвали полевые жалобы, не имели одной из трех записей: отчета о картине контакта с барабаном, сертификата испытаний фрикционного кода или листа прослеживаемости партии.

Проводите каждую входящую партию через этот контрольный список:

1. Проверьте номер детали, номер WVA, если применимо, и код партии на соответствие заказу на покупку и упаковочному листу. Отсутствующие или неправильно маркированные коды партий — красный флаг.
2. Измерьте толщину накладки в трех точках на каждом краю колодки и запишите самое тонкое значение для каждой паллеты. Держите разброс в пределах 0,5 мм на партию для тяжелых мостов.
3. Проверьте краевой фрикционный код по SAE J866 и подтвердите, что он соответствует применению моста. Не принимайте устную замену.
4. Запросите документацию об одобрении ECE R90 и отчет о динамометрических испытаниях для конкретного состава накладки.
5. Проверьте на наличие ржавчины, глубоких трещин, ослабленных заклепок или деформированных столов колодок как минимум на 5% деталей с каждой паллеты.
6. Сфотографируйте образец накладки верхней и нижней колодки с одного моста для сравнения ожидаемой картины износа.
7. Подтвердите статус системы качества поставщика IATF 16949 или эквивалентной. Например, наши сертификаты охватывают контроль процессов и прослеживаемость партий на протяжении всего производства.

Суть: Документированный контрольный список входящей проверки перекладывает бремя доказательства с вашей команды на поставщика и сокращает скрытые затраты на отбраковку.

Каковы наиболее распространенные заблуждения о проверке S-кулачковых тормозных накладок?

Заблуждение: Более толстые накладки всегда служат дольше. Реальность: Толщина накладки, превышающая расчетный ход камеры оси, может уменьшить зазор барабана и вызвать задевание. Большинство магистральных автопарков получают максимальный ресурс от накладок, подобранных по правильному коду трения, а не от лишних 2–3 мм материала.

Заблуждение: Визуальной проверки износа накладки достаточно для приемки партии поставщика. Реальность: Визуальный осмотр не выявляет дрейф коэффициента трения, отказы по прочности на сдвиг и дефекты склеивания. Испытания на динамометре по стандарту ECE R90 измеряют эффективность в холодном и горячем состоянии, а выборочные испытания на сдвиг выявляют проблемы склеивания до отказа в полевых условиях.

Заблуждение: Все одобренные по ECE R90 накладки ведут себя одинаково. Реальность: ECE R90 допускает отклонение характеристик в пределах 15% от оригинала, но шум, скорость износа и характеристики пыли различаются между составами. Поэтому автопаркам тяжелых грузовиков следует запрашивать сравнительные данные испытаний третьей стороны, а не только номер одобрения.

Суть: Проверка накладки без документации по коду трения и партии — это азартная игра, а не процесс верификации.

Часто задаваемые вопросы об инспекции тормозных накладок S-Cam для импортеров

Это вопросы, которые мы слышим от оптовых дистрибьюторов и покупателей автопарков, оценивающих тормозные накладки S-cam для программ коммерческих автомобилей.

Какова минимально допустимая толщина накладки для тормозной колодки S-cam?

В: Какова минимально допустимая толщина накладки для тормозной колодки S-cam? О: Для большинства магистральных тяжелых грузовиков и прицепов заменяйте накладки при толщине 6 мм (0,236 дюйма) в самой тонкой точке или у головки заклепки, в зависимости от того, что наступит раньше. Для внедорожных и горнодобывающих применений порог часто устанавливается на уровне 9–10 мм (0,354–0,394 дюйма) из-за загрязнения и более высоких термических циклов. Всегда следуйте спецификации производителя оси, поскольку диаметр барабана и ход камеры изменяют безопасный минимум.

Как импортеры могут определить, является ли износ дефектом накладки или проблемой тормозного механизма?

В: Как импортеры могут определить, является ли износ дефектом накладки или проблемой тормозного механизма? О: Неравномерный износ колодки сверху вниз обычно указывает на погнутый кронштейн или изношенные втулки S-cam, в то время как износ только в центре предполагает несоответствие радиуса колодки. Дефекты материала накладки чаще проявляются в виде термических трещин глубже 1,5 мм, расслоения или нестабильных характеристик кода трения. Сфотографируйте картину износа и сравните ее с трассировщиком неисправностей тормозных накладок перед подачей претензии.

Какую документацию оптовый покупатель должен запрашивать с каждой поставкой тормозных накладок S-cam?

В: Какую документацию оптовый покупатель должен запрашивать с каждой поставкой тормозных накладок S-cam? О: Запрашивайте документацию об одобрении ECE R90, отчет об испытаниях на динамометре по коэффициенту трения, данные размерного контроля и лист прослеживаемости партии для каждой партии. Записи проверок BAIYUN Brake за 2025 год показывают, что 86% полевых жалоб были связаны с отсутствием одного из этих трех документов. Без документации входной контроль превращается в угадывание.

Гарантирует ли сертификация ECE R90 стабильные характеристики у разных поставщиков?

В: Гарантирует ли сертификация ECE R90 стабильные характеристики у разных поставщиков? О: Нет. ECE R90 требует, чтобы запасные накладки работали в пределах 15% от эталона оригинального оборудования, но скорость износа, шум и характеристики пыли могут значительно различаться. Поэтому крупнообъемным дистрибьюторам следует запрашивать сравнительные результаты испытаний третьей стороны, а не полагаться только на номер одобрения.

Какова наиболее экономически эффективная частота проверок для складов крупнообъемных дистрибьюторов?

В: Какова наиболее экономически эффективная частота проверок для складов крупнообъемных дистрибьюторов? О: Проверяйте 100% первой партии от нового поставщика, затем снижайте до 5% на паллет после трех последовательных соответствующих партий. Храните задокументированный образец из каждой принятой партии не менее шести месяцев. Этот подход выявляет дрейф партий, сохраняя затраты на проверку ниже 2% от стоимости поставленного продукта.

Что делать дальше с вашей программой закупок тормозных накладок S-Cam?

Если вы покупаете тормозные накладки S-cam для замены автопарка или распространения, не позволяйте проверке оставаться второстепенной задачей. Стоимость отклоненной партии на складе гораздо ниже, чем отказ в полевых условиях. Один пожар тормозов тяжелого грузовика или нарушение на дорожной инспекции может стереть шесть месяцев прибыли от крупного контракта на накладки. Зачем рисковать этим из-за отсутствующего листа партии?

Сравнивайте поставщиков по задокументированным фрикционным характеристикам, прослеживаемости партий и сертификации ECE R90, а не только по цене за комплект. Честно говоря, разница в цене между сертифицированными и несертифицированными накладками редко оправдывает гарантийный риск. BAIYUN Brake поставляет одобренные ECE R90 тормозные накладки и колодки для коммерческих автомобилей с предприятия, сертифицированного по IATF 16949, с более чем 49-летним опытом производства фрикционных материалов. Для вашего следующего заказа запросите цену на тормозные накладки для коммерческих автомобилей или запрос на оптовые тормозные колодки для коммерческих автомобилей, и наша экспортная команда предоставит документацию по партиям и образцы для отгрузки.

Нужна помощь в составлении контрольного списка проверки покупателя для вашего конкретного рынка? запросите оптовую цену и попросите наш текущий контрольный список проверки и паспорта материалов.
