Краткий ответ: Пневматическая тормозная система грузовика использует сжатый воздух от компрессора с приводом от двигателя, хранящийся в ресиверах и управляемый клапанами для приведения в действие S-кулачковых барабанных тормозов или дисковых тормозов. Покупателям автопарков и дистрибьюторам необходимо понимать подачу воздуха, цепи управления и базовое тормозное оборудование, поскольку выбор фрикционного материала влияет на тормозной путь, межсервисные интервалы и общую стоимость за километр. BAIYUN Brake поставляет сертифицированные по IATF 16949 и ECE R90 тормозные колодки и накладки для коммерческих автомобилей, разработанные для этих систем.

Почему менеджеры автопарков рассматривают анатомию пневматической тормозной системы как фильтр для закупок, а не как теорию

Спросите любого менеджера по техническому обслуживанию автопарка, что чаще всего выводит грузовики из строя, и тормоза всплывут быстро. Пневматическая тормозная система коммерческого автомобиля — это не только колодка или накладка на колесе. Компрессор, ресиверы, клапаны и тормозные камеры должны работать вместе, прежде чем фрикционный материал получит возможность выполнять свою работу. Если вы покупаете тормозные колодки или накладки для распространения по Северной Америке, Европе или Ближнему Востоку, понимание этой цепочки отличает поставщика дешевых деталей от надежного партнера по фрикционным материалам.

Книга по пневматическим тормозам Commercial Carrier Journal, 11-е издание, организует систему в разделы подачи воздуха, управления и базовых тормозов. Умные команды по закупкам используют ту же ментальную модель. Вы часто увидите одну и ту же ссылку WVA от трех разных поставщиков тормозных колодок, но не получите одинаковое ощущение от торможения или срок службы. Фрикционный материал должен работать внутри пневматической тормозной системы, которая работает при давлении от 100 до 130 фунтов на квадратный дюйм, циклически нагревается от холодного состояния до более 400°C на поверхности колодки и должна полностью отпускать тормоз каждый раз, когда водитель отпускает педаль. Колодка, которая работает на испытательном стенде, но ведет себя иначе при реальной модуляции давления воздуха, вызовет жалобы автопарков, гарантийные возвраты для дистрибьюторов и более интенсивный износ барабанов или дисков. BAIYUN Brake имеет более 49 лет производственного опыта в решении именно таких несоответствий.

Что сторона подачи воздуха говорит вам о долговечности колодок и накладок?

Пневматическая тормозная система начинается с компрессора с приводом от шестерни или ремня. Регулятор отключает компрессор примерно при 120–130 фунтах на квадратный дюйм и включает его снова около 100 фунтов на квадратный дюйм. Осушители воздуха, ресиверы и обратные клапаны удаляют влагу и поддерживают наличие воздуха. Почему покупателю фрикционных материалов это должно быть важно? Влага, перенос масла и падение давления оказывают косвенное, но реальное влияние на базовые тормоза.

Избыточная влага приводит к коррозии тормозных камер, залипанию релейных клапанов и неравномерному усилию привода. Со временем это вызывает неравномерный износ колодок или накладок. На тяжелом грузовике утечка в осушителе воздуха может оставить достаточно воды в ресиверах, чтобы заморозить клапан защиты давления в холодную погоду. Это не дефект фрикционного материала, но это все равно проявится как преждевременный износ тормозов на одной оси. Если вы закупаете тормозные колодки для коммерческих автомобилей для смешанных автопарков, собирайте детали применения: рабочий цикл, местность, дополнительный расход воздуха и то, простаивают ли грузовики долгие часы. Эти факторы формируют правильный коэффициент трения и диапазон температур быстрее, чем одна ссылка WVA.

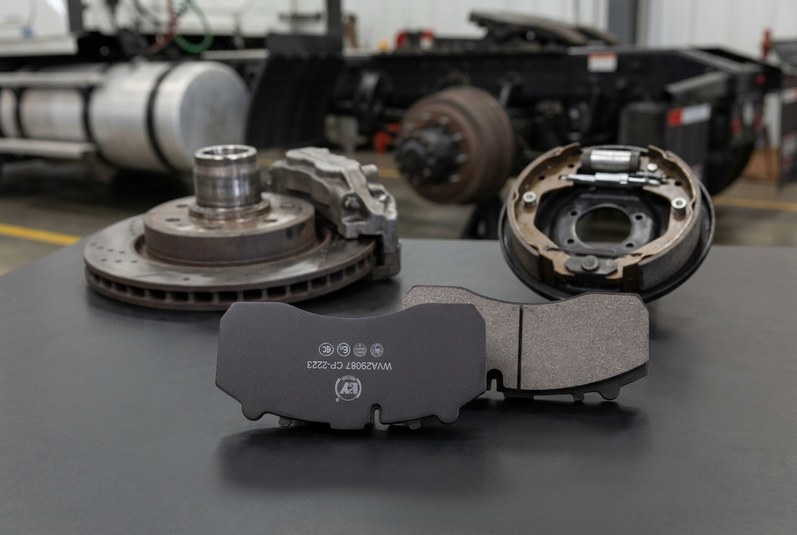

Как S-кулачковые барабанные тормоза и дисковые тормоза меняют фрикционный продукт, который вы покупаете?

Большинство тяжелых коммерческих автомобилей по всему миру до сих пор используют S-кулачковые барабанные тормоза. Когда воздух поступает в тормозную камеру, толкатель выдвигается, вращает регулятор тормоза и кулачковый вал, и разводит тормозные колодки к барабану. Толщина накладки, радиус, коэффициент трения и термическое восстановление имеют большее значение в барабанных тормозах, потому что тепло накапливается внутри барабана. Дисковые тормоза используют суппорт, прижимающий две колодки к вентилируемому ротору. Они охлаждаются быстрее, но создают большую механическую нагрузку на суппорт и опорную пластину колодки. Дистрибьютор, покупающий только по цене, увидит разные типы отказов: барабанные накладки могут трескаться из-за термического удара, а дисковые колодки могут страдать от конусообразного износа кромок или деформации опорной пластины.

Внутри барабана на длинном спуске температура может превышать 600°C, в то время как диски воздушных тормозов в тех же условиях часто работают на 100–150°C холоднее. Именно поэтому BAIYUN Brake разрабатывает составы отдельно для барабанных и дисковых тормозов, с разными кривыми трения и целевыми показателями сжимаемости. Для барабанных тормозов запросите оптовый запрос на накладки для коммерческого транспорта, а не предполагайте, что один фрикционный материал подходит для обоих типов. Сервисные бригады также должны проверять рекомендации по зазору тормозов при установке; неправильный зазор на S-кулачковых тормозах разрушит новые накладки за несколько тысяч километров.

Что происходит между педалью тормоза и тормозной камерой? Основы пневматической схемы для покупателей

Ножной клапан, релейные клапаны, клапаны быстрого сброса и пропорциональные клапаны управляют подачей воздуха. В автопоезде с прицепом красные и синие соединительные головки и релейный клапан прицепа добавляют сложности. Почему это важно для поставщика фрикционных материалов: плавное, пропорциональное срабатывание тормозов снижает износ колодок и скачки температуры. Если релейный клапан грузовика медленно сбрасывает давление, колодки волочатся, и температура растет. Это может привести к застеклованию дисковых колодок или обугливанию барабанных накладок.

BAIYUN Brake анализирует возвраты от автопарков с учетом этого. Мы видели накладки, возвращенные из-за «низкого трения», которые на самом деле были вызваны заклинившей тормозной камерой или неотрегулированным регулятором зазора. Прежде чем отбраковать партию, изолируйте пневматическую цепь. Попросите автопарк проверить время растормаживания и ход штока камеры. Если ход штока превышает предел производителя, сначала устраните это. Для дистрибьюторов это также означает, что вы можете сократить ложные гарантийные споры, документируя практику установки и регулировки тормозов.

Почему ECE R90 и IATF 16949 важны при закупке фрикционных материалов для коммерческого транспорта

В Европе и на многих экспортных рынках запасные тормозные колодки и накладки для коммерческого транспорта должны иметь одобрение ECE R90. Это не формальность. Испытания ECE R90 сравнивают характеристики заменяемого фрикционного материала с оригинальной деталью в циклах холодного, скоростного и горячего торможения. Завод, сертифицированный по IATF 16949, добавляет контроль процессов, прослеживаемость и предотвращение дефектов. BAIYUN Brake работает по обеим системам и приглашает заказчиков на аудит на объект, сертифицированный по IATF 16949.

Для покупателя это означает, что вы можете запросить номер одобрения ECE R90 для каждого номера детали и попросить актуальные протоколы испытаний перед выбором образцов. Если поставщик колеблется, это тревожный сигнал. Используйте эту таблицу для проверки документации по фрикционным материалам на этапе выбора поставщика:

Что должен включать ваш контрольный список проверки поставщика перед размещением оптового заказа?

Не полагайтесь только на сертификат. Проведите короткую процедуру проверки с каждым новым поставщиком тормозных колодок или накладок. Ваш контрольный список должен охватывать следующие пункты:

• Подтвердите, что номер одобрения ECE R90 виден на продукте или упаковке.
• Запросите сертификат IATF 16949 с актуальной областью действия и сроком действия.
• Запросите данные о коэффициенте трения и износе на уровне партии из динамометрических испытаний.
• Проверьте ссылку WVA по вашему списку применений; если конкретные номера WVA не указаны, подтвердите по каталогу поставщика.
• Проверьте упаковку и этикетку на предмет прослеживаемости партии и даты производства.
• Подтвердите минимальный объем заказа, срок поставки и возможности частной маркировки перед выбором образцов.

Минимальный объем заказа, срок поставки и частная маркировка работают только с четким списком применений пневматических тормозов

Для импортеров и дистрибьюторов реальный операционный вопрос — планирование заказов. В 20-футовый контейнер можно поместить тысячи комплектов колодок, но смешивание слишком большого количества номеров деталей в одном заказе увеличивает ошибки при подборе и складские риски. BAIYUN Brake рекомендует группировать детали по типу тормозов: дисковые колодки для европейских осей тягачей, накладки S-cam для североамериканских осей прицепов, а также специальные тяжелые применения, такие как горнодобывающая техника или муниципальные автобусы. Большинство распространенных тяжелых ссылок могут быть произведены и отгружены по стандартному графику, в то время как упаковка под частной маркой добавляет время на утверждение макета и изготовление пластин. Перед согласованием MOQ отправьте целевой список деталей с номерами WVA или перекрестными номерами OE. Если номера WVA не предоставлены, уточните по каталогу поставщика. Это позволит избежать ошибок в ценообразовании и неожиданных сроков поставки.

Меняет ли анатомия пневматических тормозов вашу стратегию технического обслуживания и замены автопарка?

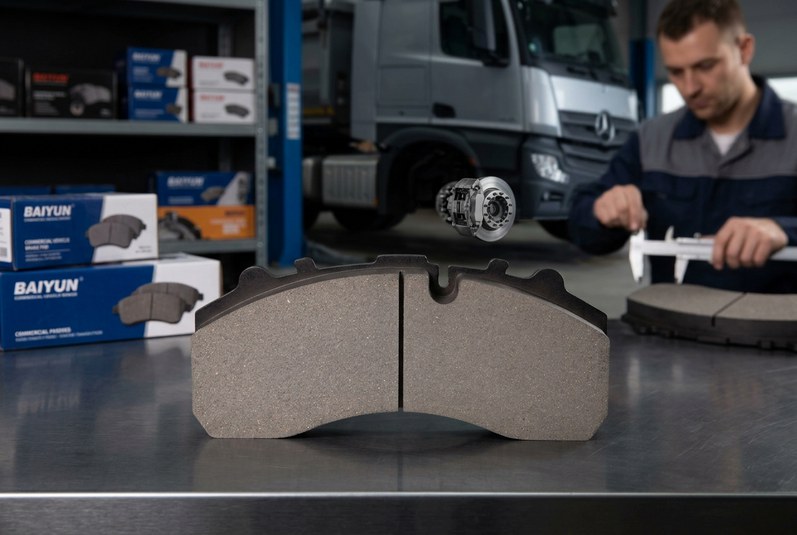

Да. Автопарк, который рассматривает утечки в пневмосистеме и замену фрикционных накладок как отдельные затраты, будет продолжать платить за преждевременный износ колодок и накладок. Планируйте техническое обслуживание с учетом обоих аспектов. Для смешанного автопарка отслеживайте рабочий цикл компрессора и замену осушителя воздуха не реже двух раз в год. Что касается фрикционных накладок, фиксируйте базовую толщину при установке и проверяйте при каждой ротации шин или интервале обслуживания A. Если одно колесо теряет на 2 мм больше, чем другие, проверьте камеру, регулятор зазора и направляющие суппорта, прежде чем винить колодку. Это понимание дистрибьюторы могут передавать своим клиентам с автопарками, чтобы укрепить лояльность.

Если вы ищете тормозные колодки или накладки для коммерческих автомобилей для автопарка, дистрибьюторской сети или программы под частной маркой, начните со списка деталей и требований к трению. BAIYUN Brake может сопоставить требования ECE R90 и IATF 16949 с вашим применением. Запросите цену на OEM тормозные колодки для коммерческих автомобилей или запросите оптовую цену у нашей экспортной команды сегодня.
