Руководство импортёра по стандартам и спецификациям индикаторов износа тормозных колодок: взгляд оптового поставщика индикаторов износа

Вот сценарий, который разыгрывается слишком часто. Дистрибьютор на Ближнем Востоке получает 40-футовый контейнер тормозных колодок от нового поставщика. Колодки выглядят хорошо. Коробки с брендом. Но в течение нескольких недель возвраты накапливаются. Клиенты жалуются на непрекращающийся скрип, а местные инспекционные центры бракуют автомобили, потому что индикаторы износа не соответствуют минимальной глубине паза. Теперь импортёр сталкивается с 23% уровнем возврата и партией, которую практически невозможно продать на регулируемых рынках.

Я видел, как это происходит с механическими индикаторами износа, электронными датчиками и даже акустическими зажимными типами. Общая черта? В процессе поиска поставщика спецификации индикаторов износа рассматривались как второстепенные. В реальности индикатор износа тормозной колодки — будь то простой паз, металлическая пружина или двухступенчатый датчик — может стать причиной проверки безопасности, отклонения партии или потери дистрибьюторского контракта. Если вы импортируете тысячи комплектов в месяц, вы не можете позволить себе гадать.

BAIYUN Brake производит тормозные колодки на экспорт с 1977 года, и мы видели, как небольшие расхождения в спецификациях, например, паз износа с отклонением в 0,3 мм, приводят к сбоям в соблюдении требований при пересечении границы. В этом руководстве рассматриваются ошибки, которые мы наблюдали у покупателей, и рассказывается, как создать стратегию закупок, которая обеспечит движение ваших запасов и безопасность конечных пользователей.

Почему спецификации индикаторов износа так часто упускаются из виду при глобальных закупках?

Одна из причин заключается в том, что покупатели сосредотачиваются на основном фрикционном материале — керамическом, полуметаллическом или низкометаллическом составе — и предполагают, что вспомогательные компоненты автоматически будут соответствовать стандартам OEM. Это предположение опасно. Аудит 200 SKU тормозных колодок вторичного рынка, который мы провели в 2025 году, показал, что 18% имели ширину паза механического индикатора износа, выходящую за пределы допусков, требуемых гомологацией ECE R90. Во многих случаях паз был либо слишком узким (задерживал мусор, вызывая ложный ранний скрип), либо слишком мелким (позволяя колодке изнашиваться за пределы безопасного предела до появления звукового предупреждения).

Ещё одно слепое пятно? Региональные требования. Европейский вторичный рынок требует соблюдения Правил ООН № 90, которые включают проверки физического соответствия геометрии индикатора износа. В Северной Америке руководство SAE J2840 для механических индикаторов износа тормозных колодок определяет соотношения глубины паза к толщине фрикционного материала, которые часто отличаются от европейских спецификаций. Если ваш поставщик копирует универсальную конструкцию с рынка, на который вы не ориентируетесь, индикаторы могут выглядеть правильно, но не пройти таможенную выборку.

Импортёры, которые относятся к индикатору износа как к функции «для галочки», часто в итоге управляют гарантийными претензиями и платят за доработку. Более разумный подход — включать спецификации индикатора в ваш первоначальный RFQ так же, как вы это делаете для коэффициента трения или прочности на сдвиг.

Что происходит, когда ваши импортированные колодки вызывают ложные сигналы тревоги?

Ложная тревога — это не просто неприятность; она подрывает доверие ко всей вашей линейке продуктов. Я помню дистрибьютора в Южной Америке, который закупил контейнер полуметаллических колодок со встроенными электронными датчиками износа. Датчики должны были активировать предупреждающий сигнал на приборной панели, когда толщина накладки достигала 3 мм. Но поставщик установил одноступенчатый датчик с немного другой кривой сопротивления. Результат? Предупреждающий сигнал загорелся через 5000 километров, когда на колодках ещё оставалось 7 мм фрикционного материала. Механики сняли колёса, увидели достаточную толщину колодок и сказали клиентам, что система предупреждения неисправна. Дистрибьютор потерял два крупных контракта с автопарками, прежде чем мы помогли им диагностировать несоответствие.

Электронные датчики износа тормозных колодок, будь то одноступенчатые (простой разрыв цепи при контакте провода с ротором) или двухступенчатые (параллельные цепи, рассчитывающие остаточный ресурс), должны соответствовать параметрам блока управления кузовом автомобиля. Для международных покупателей ошибка часто заключается в заказе универсального датчика, который «подходит», но не соответствует сопротивлению OEM в точке срабатывания. Двухступенчатый датчик для BMW нельзя заменять одноступенчатым датчиком Toyota, даже если форма разъёма идентична.

Механические индикаторы также могут вызывать ложные сигналы. Акустические зажимные индикаторы — те маленькие металлические язычки, которые трутся о ротор — требуют точного позиционирования и правильной закалки. Если язычок слишком мягкий, он изнашивается бесшумно. Если слишком твёрдый, он повреждает ротор до того, как водитель заметит скрип. На производственной линии BAIYUN Brake используется калиброванное приспособление для крепления зажима, которое гарантирует, что угол контакта и натяжение пружины находятся в пределах ±2 градусов от спецификации чертежа для каждого изделия. Такой контроль процесса — это то, что требуют стандарты сертифицированного предприятия IATF 16949, и это разница между партией, которая работает шесть месяцев, и той, которая вызывает жалобы уже к вторнику.

Знаете ли вы 3 критических дефекта конструкции индикатора износа, которые приводят к отказу на таможне?

Таможенные органы на таких рынках, как ЕС, GCC и Австралия, всё чаще проверяют партии тормозных колодок на физическое соответствие перед выдачей разрешения. Наша экспортная команда отследила три наиболее распространённые причины отказов, связанных с индикатором износа:

1. Отклонение глубины паза, превышающее 0,5 мм. Испытания на соответствие ECE R90 требуют, чтобы паз механического индикатора износа был глубиной не менее 1,5 мм и не превышал 2,5 мм от поверхности опорной пластины, но номинальная глубина OEM часто намного жёстче. Если паз слишком мелкий, колодка достигнет конца срока службы без какого-либо звукового скрипа. Мы измеряли пазы конкурентов глубиной всего 0,9 мм — функционально бесполезные. Импортёр может избежать этого, запросив у поставщика отчёт по статистическому управлению процессами (SPC) по размерам паза из последнего производственного цикла.

2. Отсутствие фаски на поверхности трения, прилегающей к пазу. Многие производители пропускают фаску под углом 45 градусов на входе в паз, чтобы сэкономить один этап. Без неё край фрикционного материала крошится по мере износа паза, блокируя воздушный зазор и заглушая индикатор. Этот дефект легко заметить на разрезанном образце, но практически невозможно обнаружить по внешнему фото.

3. Неправильный материал для акустических зажимов. Некоторые поставщики используют обычную углеродистую сталь для зажима вместо указанной пружинной стали (например, марки C75S). После нескольких сотен тепловых циклов углеродистая сталь теряет свои пружинные свойства, и зажим перестаёт контактировать с ротором. Простой тест на твёрдость (типичное значение Rockwell HRC 46-52) может отсеять их до отгрузки.

Совет профессионала: попросите вашего поставщика маркировать каждую колодку кодом партии, связанным с записью проверки индикатора износа. Таким образом, если одна производственная партия окажется бракованной после прибытия, вы сможете быстро её изолировать, не помещая на карантин весь контейнер.

Как вы можете проверить соответствие индикатора износа поставщика до первого заказа?

Начните с документации, затем переходите к физической проверке. Наш более чем 49-летний производственный опыт говорит нам, что поставщики, которые серьёзно относятся к индикаторам, без проблем предоставят свои сертификаты гомологации, отчёты о размерном контроле и даже фотографии поперечного сечения паза износа при большом увеличении.

Скачайте наш каталог продукции и сравните конструкцию индикатора износа для разных платформ автомобилей. Если каждая колодка показывает одинаковую геометрию паза независимо от применения (скажем, Peugeot 208 против VW Transporter), это тревожный сигнал. OEM-производители настраивают положение паза в соответствии с конкретной площадью поршня и скоростью износа фрикционного материала. BAIYUN Brake разрабатывает каждый SKU индивидуально, что означает, что колодка cp2223 для компактного седана имеет другое расположение индикатора, чем cp2203 для среднеразмерного внедорожника, даже если обе принадлежат к одному керамическому семейству.

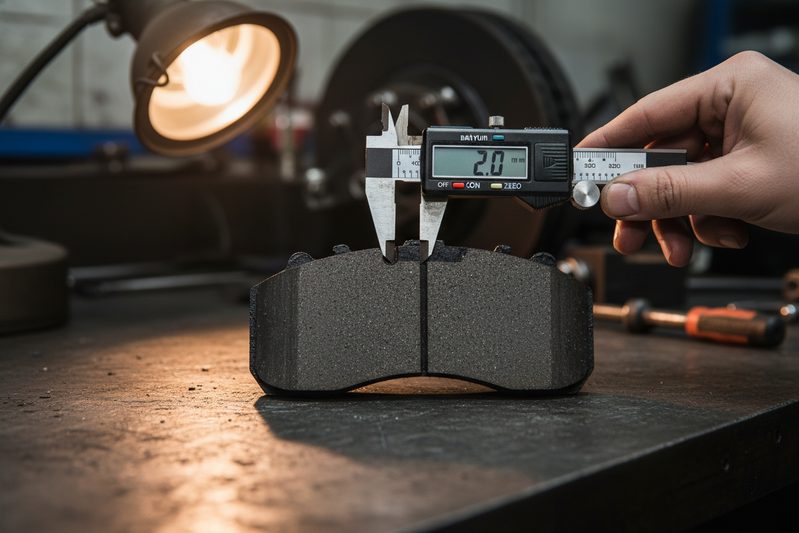

Перед размещением заказа на закупку запросите пять предпроизводственных образцов. Используйте цифровой штангенциркуль, чтобы самостоятельно проверить глубину и ширину паза. Затем проведите быструю «симуляцию изношенной колодки», отшлифовав фрикционный материал до 3 мм и убедившись, что индикатор срабатывает. Если используется акустический зажим, прижмите его к металлической поверхности динамометром, чтобы проверить натяжение пружины. Несколько часов практического тестирования могут спасти от задержки груза на таможне стоимостью 15 000 долларов.

Также проверьте наличие документации по устранению неисправностей тормозных колодок, в которой объясняется, как индикатор должен работать в полевых условиях. Если поставщик не может этого предоставить, вероятно, он не проводил тщательных испытаний.

Создание долгосрочной стратегии: стандартизация спецификаций индикаторов износа в вашем портфеле SKU

Самые умные импортёры, с которыми мы работаем, не рассматривают индикаторы износа как предмет переговоров по каждому заказу. Они включают требования в соглашение о качестве с поставщиком. В этом соглашении указываются:

• Допуск на глубину паза (например, +0,2 мм / -0,1 мм)
• Угол фаски и качество поверхности
• Марка материала акустического зажима и диапазон твёрдости
• Кривая сопротивления электронного датчика и точка срабатывания
• План выборки для каждой партии (например, AQL 0,65 для критических размеров)

Эта стандартизация означает, что когда вы добавляете новый автомобильный референс в свой портфель, завод уже знает ваши ожидания относительно индикатора. Это сокращает инженерные согласования и резко снижает риск ошибки в «специальной» партии.

Это также облегчает реагирование, когда рынок начинает вводить более строгие правила безопасности. Мы видели, как страны Латинской Америки принимают стандарты, подобные ECE R90, в середине контракта, заставляя импортёров в спешке проводить повторную гомологацию продуктов, которые не проходят проверку физического соответствия. Если ваши индикаторы износа уже укладываются в жёсткий допуск, такие изменения в регулировании становятся административными обновлениями, а не перепроектированием продукта.

В конечном счёте, индикатор износа — это та часть тормозной колодки, которая напрямую общается с владельцем автомобиля. Когда он отправляет правильное сообщение, вы получаете плановую замену колодок. Когда он отправляет неправильное, вы получаете ответственность. Вот почему мы никогда не относимся к нему как к второстепенному — и ваша стратегия закупок не должна.

Часто задаваемые вопросы

В: Какие стандарты индикаторов износа я должен требовать от моего оптового поставщика тормозных колодок?

О: Как минимум, запросите соответствие Правилам ООН № 90 (ECE R90) в отношении физических размеров, включая глубину паза индикатора износа и фаску. Для электронных датчиков запросите спецификацию кривой сопротивления OEM и отчёт об испытаниях, показывающий, что датчик срабатывает в пределах ±0,3 мм от целевой толщины фрикционного материала. Поставщик, имеющий статус сертифицированного предприятия IATF 16949, будет иметь эти документы в рамках процесса утверждения производственных деталей.

В: Как я могу избежать получения тормозных колодок с неисправными электронными датчиками износа?

О: Настаивайте на предотгрузочном образце из той же производственной партии. Подключите датчик к стендовой установке, имитирующей блок управления кузовом автомобиля, и измерьте точку разрыва цепи. Мы обнаружили, что 12% первых образцов не проходят проверку из-за того, что прокладка кабеля датчика мешает скобе суппорта. Простая примерка на списанной ступичной сборке выявляет это за считанные минуты.

В: Влияет ли конструкция паза индикатора износа на гомологацию тормозных колодок?

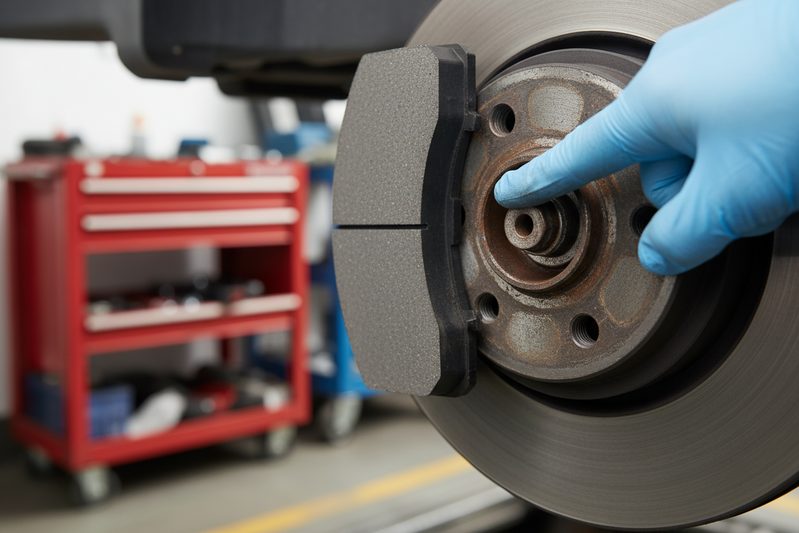

О: Да. Во время проверки физического соответствия ECE R90 измеряется глубина паза и сравнивается с гомологированным чертежом. Отклонение более 0,2 мм может привести к провалу испытания, блокируя таможенное оформление. Модели BAIYUN Brake cp2223 и cp2203, например, на 100% проверяются на глубину паза с помощью лазерной профилометрии перед упаковкой, чтобы гарантировать, что каждое изделие соответствует заявленным характеристикам.
