Руководство импортера по стандартам и спецификациям индикаторов износа тормозных колодок: всё, что должен знать оптовый покупатель поставщика индикаторов износа

Большинство импортеров и дистрибьюторов тормозных колодок тратят недели на оценку фрикционных составов, марок стали опорных пластин и конструкций шим. Затем они полностью упускают из виду индикатор износа. Эта крошечная металлическая пластинка или электронный датчик — не просто удобная функция, а нормативный краеугольный камень с огромной ответственностью. Я видел, как целые контейнеры задерживались на таможне, потому что положение индикатора износа не соответствовало спецификациям OE для целевого рынка. Один дистрибьютор в Польше столкнулся с полным отзывом продукции, потому что «пищалка» на его полуметаллической линейке срабатывала на 2,7 мм позже, позволяя колодке изнашиваться глубоко до опорной пластины, прежде чем водитель что-либо слышал. Такие мелкие ошибки могут стереть годовую маржу.

Это руководство основано на более чем 49-летнем опыте производства тормозных колодок в BAIYUN Brake. Мы ежегодно производим более пяти миллионов комплектов тормозных колодок для легковых, коммерческих и мотоциклетных применений, все сертифицированы по IATF 16949 и ECE R90. Я расскажу вам о распространенных ошибках, которые импортеры допускают при спецификации индикаторов износа, и о том, как их избежать — потому что надежная стратегия использования индикаторов износа защищает вашу репутацию и безопасность ваших покупателей.

Ошибка №1: Относиться к индикаторам износа как к «приятному дополнению», а не как к договорному требованию

Слишком много импортеров относятся к индикаторам износа как к чему-то второстепенному. Они договариваются о фрикционном составе и цене, а затем говорят заводу: «просто добавьте пищалку». Это все равно что сказать строителю построить дом, а затем добавить пожарную сигнализацию где-нибудь.

Индикаторы износа не являются универсальными. Согласно ECE R90, индикатор износа должен функционировать как часть гомологированного тормозного узла. Высота пластинки, толщина активации и состав материала привязаны к конкретной форме колодки и применению на автомобиле. Например, колодки BAIYUN Brake для легковых автомобилей используют оцинкованную пружинную стальную пластинку индикатора износа, расположенную так, чтобы контактировать с диском при остаточной толщине фрикционного материала 3,0-3,5 мм. Это не произвольно — это дает водителю достаточно предупреждающих километров, предотвращая контакт металла с металлом. Если ваш поставщик изменит конструкцию пластинки без повторной гомологации, вся партия станет несоответствующей. Я видел, как импортеры усваивали этот урок, когда европейский покупатель отклонял товар, потому что индикатор износа не издавал требуемый звуковой сигнал 85 дБ(А) в заданной точке износа.

Перед размещением заказа на закупку зафиксируйте спецификации индикатора износа так же, как вы фиксируете код трения или совместимость с суппортом. Запросите технический чертеж, показывающий положение индикатора относительно поверхности колодки, толщину пластинки (обычно 0,8-1,2 мм для акустических устройств) и ожидаемую толщину активации. Если вы импортируете для нескольких платформ автомобилей, каждый SKU должен иметь свой проверенный индикатор износа. Не позволяйте поставщику убедить вас в подходе «один размер подходит всем». Правильное определение индикатора износа на этапе контракта предотвращает последующие гарантийные претензии и уберегает ваш бренд от черного списка.

Ошибка №2: Смешивание акустических и электронных индикаторов износа в ассортименте без четкого разграничения

Современные тормозные колодки используют два основных типа индикации износа: акустический (классическая металлическая пищалка) и электронный (проводные датчики, включающие предупреждающую лампу на приборной панели). Акустические индикаторы доминируют в бюджетном сегменте и коммерческих автомобилях. Электронные датчики обязательны на многих европейских и премиальных легковых автомобилях. Когда вы закупаете смешанный каталог — скажем, 80% акустических и 20% электронных — легко случайно отгрузить неправильный тип дистрибьютору, который работает только с одной системой. Один оптовик в Южной Африке рассказал мне, как неправильно маркированный поддон колодок с двухконтактными электронными разъемами попал в автопарк грузовиков, использующий исключительно акустические индикаторы. Автопарк попытался установить их, замкнул цепь ABS, и это обошлось дистрибьютору в шестизначный счет за обслуживание.

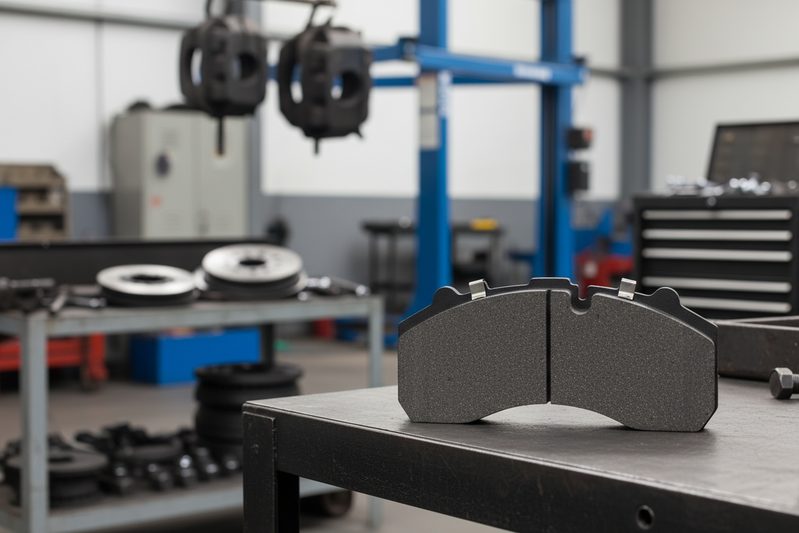

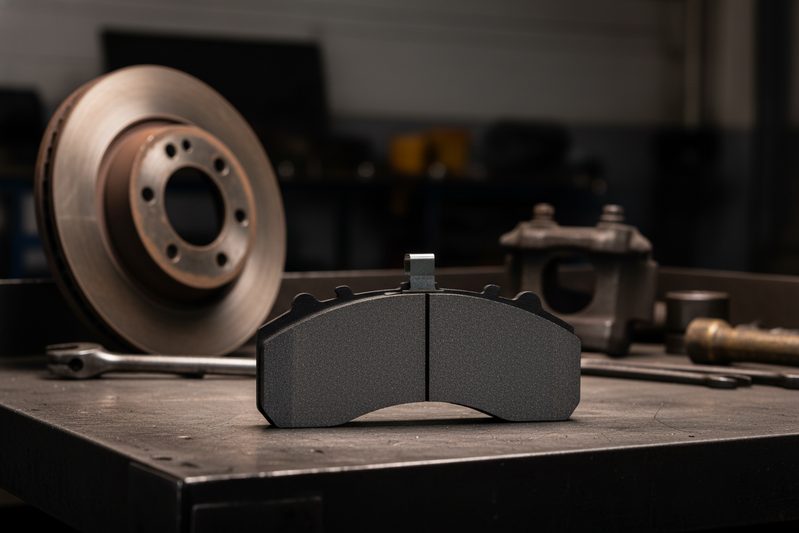

Проблема усугубляется, когда вы продаете импортерам, которые переупаковывают продукцию под своим брендом. Всегда документируйте, включает ли каждый комплект колодок датчик (если электронный) и соответствует ли тип разъема региональным спецификациям OEM. Для акустических индикаторов уточняйте, интегрирована ли пластинка в опорную пластину или это прикрепленный пружинный стальной зажим. Тормозные колодки BAIYUN Brake для внедорожников и минивэнов используют цельную зажимную конструкцию, которая уменьшает ошибки при установке, в то время как наши тормозные колодки для коммерческих автомобилей часто используют заклепочные пластинки, способные выдерживать более высокие вибрации. Быстрая проверка этикетки может предотвратить превращение контейнера в мертвый груз.

Четкая документация на уровне SKU типа индикатора износа, точки активации и совместимых номеров деталей датчиков — самая дешевая страховка, которую может купить импортер.

Ошибка №3: Предположение, что все пластинки индикаторов износа правильно расположены для послепродажных суппортов

Вот нюанс, который ставит в тупик даже опытных дистрибьюторов. Пластинка индикатора износа оригинальной тормозной колодки расположена так, чтобы контактировать с диском на определенной глубине износа, но послепродажные суппорты или комплекты спортивных тормозов могут сместить эту точку контакта. Я видел случаи, когда колодка, которая отлично работала на стандартном Audi A4, начинала пищать при остатке материала 5 мм при установке на комплект Brembo — потому что кронштейн суппорта изменил угловое выравнивание колодки. Водитель слышит писк и думает, что колодки изношены, хотя у них осталось 40% ресурса. Это гарантированный возврат.

Для импортеров, поставляющих спортивные или мультифитные колодки, необходимо проверить угол контакта индикатора износа в диапазоне установки. Попросите поставщика предоставить отчет о динамометрических испытаниях, подтверждающий толщину активации при различных конфигурациях суппортов. В BAIYUN Brake мы тестируем наши индикаторы износа на полном динамометре узла, измеряя звуковое давление и частоту в точный момент касания пластинки вращающегося диска. Эти данные включены в наш скачать каталог продукции, чтобы импортеры могли сверять их с популярными комплектами для переоборудования на своем рынке. Если вы имеете дело с колодками для автопарков, проверьте, может ли пластинка индикатора выдержать 1,5 миллиона тормозных циклов без усталостного растрескивания — это мы проверяем в нашей материаловедческой лаборатории.

Даже правильно изготовленный индикатор износа может стать гарантийным кошмаром, если изменится предполагаемый интерфейс суппорта колодки, поэтому всегда проверяйте установку с наиболее популярными послепродажными конфигурациями в вашем регионе.

Ошибка №4: Пренебрежение аудитом качества индикаторов износа во время посещений завода

Вы прочитали спецификацию, вы видели одобренный образец, но что происходит на заводе? Я проводил аудит поставщиков в шести странах и могу сказать вам: крепление индикатора износа — это то место, где срезают углы. На одном заводе, который я посетил, использовали ручную забивку для крепления пружинных стальных пластинок к опорным пластинам. Результат? Высота пластинок варьировалась на ±0,6 мм, а 12% колодок имели недостаточное проплавление точечной сварки. На горячем тормозе эта пластинка может оторваться и застрять в суппорте, вызывая неравномерный износ колодки и повреждение ротора.

Во время аудита завода выделите 30 минут на проверку участка установки индикаторов износа. Ищите автоматизированные процессы крепления, такие как пневматическая клепка или лазерная сварка. Спросите о промежуточных проверках: каков критерий приемки/браковки для перпендикулярности пластинки? BAIYUN Brake использует 100% встроенную систему визуального контроля, которая проверяет положение пластинки с точностью ±0,15 мм и отбраковывает любую колодку, где диаметр сварной точки ниже 1,8 мм. Эта технология не дорогая, но многие недорогие поставщики ее пропускают. Если вы импортируете контейнерные партии, стоимость нескольких отклоненных претензий конечных пользователей превысит расходы на аудит.

Также проверьте, как завод хранит готовые колодки. Неправильное штабелирование может погнуть пластинки индикаторов износа. Я видел поддоны, где каждая колодка в стопе имела пластинку, изогнутую на 10 градусов внутрь, почти касающуюся фрикционного материала. Эти колодки никогда не запищат. Ваша спецификация ничего не значит, если логистический процесс завода деформирует индикатор до отгрузки. Посещение завода, сосредоточенное на стабильности производства индикаторов износа, окупается надежностью продукции и вашим спокойствием.

Ошибка №5: Игнорирование долговечности индикатора износа в условиях высоких температур или коррозионной среды

Тормозные колодки, предназначенные для скандинавских зим или ближневосточного лета, подвергаются экстремальным условиям, и индикатор износа принимает на себя основную нагрузку. Акустическая пластинка из дешевой углеродистой стали проржавеет за шесть месяцев воздействия дорожной соли, не оставив никакой предупреждающей способности. Я вспоминаю партию колодок в Канаду, где индикаторы износа настолько сильно проржавели, что пластинки отломились при первом же торможении после цикла замерзания-оттаивания. Импортер не знал об этом, потому что поставщик тестировал колодки только в сухой климатической камере.

Настаивайте на сертификатах материалов для самого индикатора износа. Для акустических пластинок хорошо подходит пружинная сталь SAE 1074 с цинк-никелевым гальваническим покрытием (минимум 8 мкм толщины). Тормозные колодки BAIYUN Brake для коммерческих автомобилей используют пластинку из высокохромистой нержавеющей стали для тяжелых условий эксплуатации, протестированную на 720 часов в соляном тумане без функциональной деградации. Для электронных датчиков износа проверьте степень герметизации разъема (IP67 — безопасный минимум) и температурную стойкость изоляции проводов. В таксопарках пустыни температура колодок может превышать 400°C; дешевые термопластичные провода датчиков расплавятся и замкнут. Несколько сэкономленных центов на датчике могут привести к тому, что вся тормозная система автопарка останется без предупреждения.

Также учитывайте гальваническую совместимость между пластинкой индикатора и опорной пластиной. Разнородные металлы в присутствии влаги создают крошечную батарею, ускоряющую коррозию. BAIYUN Brake сочетает пластинки из нержавеющей стали с азотированными опорными пластинами после проверки отсутствия питтинга в течение 500 термических циклов. Эти детали не бросаются в глаза, но именно они отличают надежного поставщика тормозных колодок от перекупщика. Указание марок материалов и требований к коррозионным испытаниям для индикаторов износа защищает ваш бренд в любых климатических условиях и удерживает ваших клиентов на дороге.

Часто задаваемые вопросы

В: Какое требование к спецификациям индикаторов износа чаще всего упускают импортеры?
О: Постоянство толщины активации. Многие импортеры проверяют только наличие пищалки, игнорируя точную толщину фрикционного материала, при которой она срабатывает. Европейские стандарты вторичного рынка часто требуют, чтобы индикатор активировался, когда остается 20-25% фрикционного материала колодки, обычно 3-4 мм. Спецификации, в которых указано «колодка включает датчик износа» без допуска по толщине, недостаточны.

В: Могу ли я закупать тормозные колодки без индикаторов износа для рынков, где они не требуются по закону?
О: Да, но подходите стратегически. Некоторые рынки в Юго-Восточной Азии и Африке не требуют индикаторов износа, но ваши покупатели все равно могут ожидать их как добавленную стоимость. BAIYUN Brake предлагает как версии с индикатором, так и без него для одной и той же формы колодки для контрактов, чувствительных к цене. Ключевой момент — прозрачность: четко маркируйте, какие SKU имеют индикаторы, а какие нет, чтобы избежать путаницы в заказах.

В: Как проверить, что индикатор износа будет работать с электронными диагностическими системами моих покупателей?
О: Запросите у поставщика кривую сопротивления датчика. Двухступенчатые датчики (распространены на BMW/Mercedes) должны соответствовать пороговым сопротивлениям автомобиля, обычно 470 Ом для раннего предупреждения и 120 Ом для уведомления о необходимости обслуживания. Несоответствие сопротивления может вызвать ложные предупреждения на приборной панели. Проверьте распиновку разъема датчика по электрической схеме целевого автомобиля.

Практические шаги для предотвращения проблем с индикаторами износа

Начинайте каждые переговоры с поставщиком с листа спецификации материалов, в котором указаны тип индикатора износа, толщина активации, материал пластинки и стандарт коррозии. Потратьте один дополнительный день на утверждение предсерийного образца, чтобы измерить точку активации индикатора на калиброванном приспособлении. И когда ваша партия прибудет, возьмите случайный образец из середины контейнера, а не только из верхней коробки, и проверьте частоту пищалки на вращающемся диске. Звучит как перебор? Индикатор износа часто является единственным, что отделяет водителя от отказа тормозов. Учитывая, что на дорожно-транспортные происшествия, связанные с тормозами, приходится примерно 5% всех столкновений транспортных средств в мире, по данным нескольких органов безопасности дорожного движения, это одна деталь, о которой стоит беспокоиться.
